Стиль
Теперь стили можно определить подобно тому, как определяются стили абзацев в текстовых документах, для размеров и различных примечаний (заметок, обозначений геометрических допусков, обозначений шероховатости поверхности, обозначений сварного шва). При использовании стиля с примечаниями можно повторно использовать часто используемые обозначения. Используя стили, можно выполнить следующее:
Сохранить все свойства размера или примечания как часть стиля.
Указать понятные имена для стилей.
Применить стили для нескольких размеров или примечаний.
Добавить, обновить и удалить часто используемые стили.
Сохранить и загрузить часто используемые стили. Кроме того, можно загрузить стили, сохраненные в других документах и расположенные в других папках.
Использовать стили глобально с помощью Библиотеки проектирования.
Стили имеют следующие функциональные возможности:
При добавлении примечания можно предварительно выбрать элемент, для которого существует стиль, и этот стиль становится стилем по умолчанию для нового элемента. Если сначала выбрать местоположение, то для новых элементов не будет применено никакого стиля.
Стили нельзя применять к размерам, созданным с помощью параметра Условное обозначение отверстий.
При добавлении размеров из детали или сборки в чертеж с помощью параметра Вставить элементы модели стили размера относятся к исходной модели, и Вы не сможете применить чертежные стили во вставленных размерах. Можно загрузить стили детали или сборки в чертеж. В таком случае изменения стиля в чертеже изменяют стили в документе детали или сборки.
Можно загрузить стили детали или сборки в чертежи. Изменения стилей в чертежах изменяют стили в документе детали или сборки.
Расширения для стилей следующие:
Размеры |
.sldstl |
Заметки |
.sldnotestl |
Обозначения отклонений формы |
.sldgtolstl |
Обозначения шероховатости поверхности |
.sldsfstl |
Обозначения сварки |
.sldweldstl |
Расширение .sldfvt также поддерживается стилями.
Данный пример иллюстрирует использование стилей примечания для заметок.

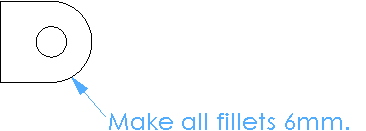

Создайте заметку для использования в нескольких чертежах.
Добавьте стиль в чертежный документ.
Сохраните стиль в Библиотеке проектирования для использования в другом чертеже. При сохранении в Библиотеке проектирования заметка становится доступной для всех чертежей, деталей и сборок путем перетаскивания и размещения.
Откройте папку примечаний в Библиотеке проектирования для просмотра сохраненной заметки.
|

|
Чтобы добавить стиль в документ:
Выберите один или несколько размеров или примечаний.
Отредактируйте свойства размера или примечания в окне PropertyManager или в диалоговом окне.
Выберите Добавить или обновить стиль.
.
В диалоговом окне введите имя в поле Введите новое имя или выберите существующее и нажмите OK.
Чтобы применить стиль к размеру или примечанию:
Выберите один или несколько размеров или примечаний.
В PropertyManager или диалоговом окне выберите стиль в списке Указать текущий стиль.
Чтобы сохранить стиль для использования в другом чертеже:
В момент, когда часто используемый объект отображается в списке Указать текущий стиль, нажмите Сохранить стиль
.
В диалоговом окне Сохранить как перейдите к папке, в которой необходимо сохранить файл, отредактируйте имя файла при необходимости и нажмите Сохранить.
Чтобы добавить стиль в Библиотеку проектирования, сохраните его в Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks версия\design library\annotations.
Чтобы загрузить стиль в чертеж:
Выберите Загрузить
.
-
В диалоговом окне Открыть перейдите в нужную папку и выберите один или несколько файлов.
Можно выбрать несколько файлов стилей, используя клавиши Shift или Ctrl.
-
Нажмите кнопку Открыть.
Загруженные часто используемые объекты появятся в списке Задать текущий стиль.
Чтобы добавить стиль:
Выберите размер или примечание со стилем.
Отредактируйте свойства размера или примечания.
Выберите Добавить или обновить стиль
.
Выберите в списке имя стиля, выберите Обновить все связанные примечания и нажмите OK.
Выберите Перестроить
на панели инструментов Стандартная или выберите Правка, Перестроить, чтобы обновить примечания, ссылающиеся на стиль.
Чтобы отменить ссылку на стиль:
Выберите Добавить или обновить стиль
.
-
Выберите в списке имя часто используемого, выберите Разорвать все ссылки на этот стиль и нажмите OK.
Размеры и примечания сохраняют свойства, ранее примененные к стилю, если для них не были указаны параметры документа по умолчанию (см. ниже).
Чтобы удалить стиль:
Выберите стиль в списке Указать текущий стиль.
-
Нажмите тип отображения
.
Для текущего стиля будет установлено значение <НЕТ>. Размеры и примечания сохраняют свойства, ранее примененные к стилю, если для них не были указаны параметры документа по умолчанию.
Чтобы вернуть свойства размера и примечания к параметрам документа по умолчанию:
Выберите размеры или примечания с стилями.
-
Нажмите Применить атрибуты по умолчанию для выбранных элементов
.
Для стиля будет установлено значение <НЕТ> (значение документа по умолчанию).
Если выбрать для стиля значение <НЕТ>, то размер или примечание будут отсоединены от стиля, однако он сохранит уже примененные свойства. Чтобы сбросить свойства размера или примечания, используйте Применить атрибуты по умолчанию для выбранных элементов. Назначение <НЕТ> означает, что размер не ссылается на стиль, поэтому дальнейшие изменения не применяются.
