Обзор элемента по сечениям

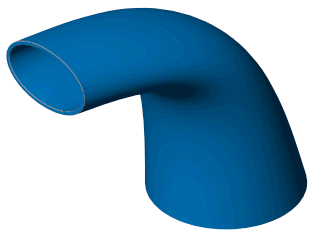

Команда По сечениям создает элемент путем построения переходов между профилями. Элемент по сечениям может быть основанием, бобышкой, вырезом или поверхностью. Элемент по сечениям создается с помощью двух или нескольких профилей. Точками могут быть только первый, последний или первый и последний профили. Все объекты эскиза, включая направляющие кривые и профили, могут находиться внутри одного трехмерного эскиза.

Для твердотельного элемента по сечениям первый и последний профили должны быть либо гранями модели, либо гранями, созданными линиями разъема, плоскими профилями, либо поверхностями.

Чтобы создать элемент по сечениям:

  1. Выполните одно из следующих действий:

    • Нажмите кнопку Бобышка/основание по сечениям на панели инструментов «Элементы» выберите Вставка, Бобышка/основание, По сечениям.

    • Нажмите кнопку Вырез по сечениям на панели инструментов “Элементы” или выберите Вставка, Вырез, По сечениям.

    • Нажмите кнопку Поверхность по сечениям на панели инструментов «Поверхности» или выберите Вставка, Поверхность, По сечениям.

  1. Задайте параметры в окне PropertyManager.

  2. Управляйте элементом по сечениям следующим образом.

    • Синхронизировать профили по сечениям.

    • Перетащить геометрию трехмерного эскиза, чтобы при создании или редактировании элемента по сечениям изменить форму элемента.

    • Добавить, разместить и отредактировать новые сечения.

    • Создайте элемент по сечениям в точке, даже если точка является частью эскиза, содержащего другие объекты эскиза.

    • Просматривать элемент по сечениям с использованием Полос по мере его создания.
      Поместите указатель на элемент по сечениям, откройте контекстное меню и выберите параметр Предварительный просмотр полос. При создании еще одного элемента по траектории, по сечениям или добавлении сечения полосы будут отображаться. Чтобы отключить параметр Предварительный просмотр полос, также воспользуйтесь контекстным меню.

    • Просмотрите элемент по сечениям с помощью предварительного просмотра сетки.

    • Нажмите правой кнопкой мыши и переключитесь между Прозрачным предварительным просмотром и Непрозрачным предварительным видом элемента по сечениям.

  1. Нажмите ОК .

    Другие разделы, касающиеся элементов по сечениям:

По сечениям: осевая линия



Элемент по сечениям: направляющая кривая и неплоский профиль



Элемент по сечениям: управление касательностью



Элемент по сечениям: линия разъема
