Оси

Диалоговое окно Оси обеспечивает возможность управления представлением осей при просмотре результатов. При определении эпюры, используются представляющие глобальные или локальные координатные системы оси.

  • Стиль.

    • Линия. Отметьте данное флажковое поле для отображения осей в виде линий.

    • Цилиндр. Отметьте данное флажковое поле, для отображения осей в виде цилиндров.

    • Ширина линии. Управляет шириной линий при построении эпюр осей.

  • Ось.

    • Отключить заголовок. При установке флажка заголовки осей (X, Y, Z) не показываются на эпюре.

    • Размер X, Y и Z. Регуляторы управляют длиной осей X, Y и Z на эпюре.

    • Метки осей X, Y и Z. Управление количеством равноотстоящих меток делений на осях X, Y и Z.

    • Цвет. Управление цветом осей X, Y и Z. Для изменения цвета выберите требуемый тон и нажмите ОК.

  • Масштабная сетка.

    • XY, YZ, ZX. Установка плоскостей дополнительных координатных сеток. Допускается выбор всех, некоторых полей или оставление флаговых кнопок пустыми. Плотность сеток устанавливается при помощи указанных меток делений.

    • Редактировать цвет. Устанавливает цвет масштабной сетки. Для изменения цвета сетки нажмите Редактировать цвет, выберите требуемый цвет и нажмите OK.

  • Местоположение. Установка местоположения исходной точки осей.

    • Исходная точка. Результирующие оси располагаются в действительной исходной точке справочной координатной системы, использованной в определении эпюры.

    • Слева снизу. Результирующие оси располагаются в нижнем левом углу окна эпюры.

    • Справа снизу. Результирующие оси располагаются в нижнем правом углу окна эпюры.

  • Отключить. Если установлен флажок, отображение осей эпюры отключается.

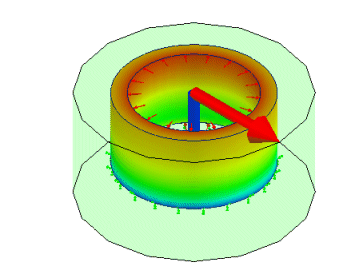

Для показа осей в действительной исходной точке справочной координатной системы эпюры:

  1. Создайте результирующую эпюру с использованием требуемой справочной координатной системы.

  2. Нажмите правой кнопкой мыши на значок эпюры и выберите Оси.

Появится диалоговое окно Оси.

  1. Выберите требуемые опции для параметров Стиль, Оси и Масштабная сетка.

  2. Выберите параметр Исходная точка из раскрывающегося меню Местоположение.

  3. Нажмите кнопку OK.
