Дистанционные нагрузки (прямой перенос)

Можно использовать данный параметр, если опущенный компонент в достаточной степени гибок, но его перемещения, предположительно, все еще находятся в рамках малого перемещение. Дистанционные нагрузки (силы и/или моменты) прикладываются к точке определенными координатами X-, Y- и Z по отношению к выбранной системе координат. Если ни одна система координат не выбрана, по умолчанию используется глобальная система координат. Дистанционные моменты прикладываются вокруг заданных осей системы координат. Программа автоматически вычисляет и прикладывает эквивалентную силу к выбранной поверхности. Сила, прикладываемая к удаленному месту, передается и как сила, и как эквивалентный момент(ы), приложенные к выбранным граням.).

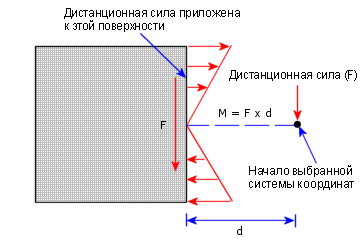

Например, если вы примените дистанционную силу F к грани, как показано на рисунке, программа прикладывает силы, которые эквивалентны моменту M = F (Xd) в дополнение к силе F.

Рекомендуется применить все компоненты дистанционные силы и моментов (в определении X, Y и Z по отношению к локальной системе координат) в одном определении.

Чтобы применить дистанционные нагрузки (прямой перенос) на грань:

  1. В дереве исследования Simulation нажмите правой кнопкой мыши значок Внешние нагрузки и выберите Удаленная нагрузка/масса .

  1. В окне Тип выберите Нагрузка (Прямой перенос).

  2. В графической области выберите грани, к которым необходимо приложить дистанционные нагрузки.

  3. В окне Справочная система координат выберите Глобальная(глобальная система координат по умолчанию) или Определяемая пользователем.

    • Для параметра Определяемые пользователем, нажмитеВыбрать систему координат , затем выберите систему координат из плавающего дерева конструирования.

  4. В окне Местоположение выполните следующие действия:

    1. Выберите необходимые единицы измерения длины .

    2. Введите координаты точки приложения сил дистанционной силы в полях Положение X, Положение Y и Положение Z .

  1. В окне Сила выполните следующие действия:

    1. Установите необходимую Единицу измерения силы.

    2. Перейдите на вкладку составляющих силы, которые необходимо задать и введите их значения.

  2. В окне Момент выполните следующие действия:

    1. Установите необходимую Единицу измерения момента.

    2. Перейдите на вкладку составляющих момента, которые необходимо задать и введите их значения.

  3. Нажмите кнопку .
