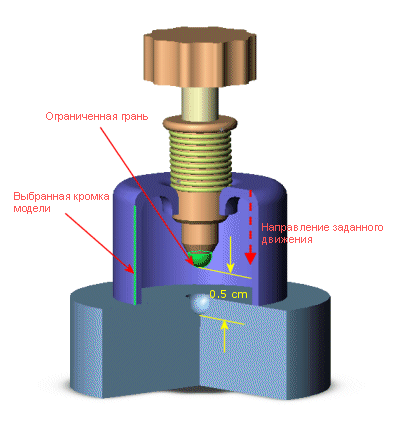

Использование кромки модели

Можно использовать прямую  кромку модели в качестве справочной для применения ограничений. Вы можете задать перемещения в направлении кромки. Для оболочечных сеток также можно задать вращение вокруг кромки.

В следующей таблице приводится сводка атрибутов этого типа ограничения:

Атрибут

Значение

Возможные степени свободы твердых тел

1 перемещение

Возможные степени свободы оболочек и балок

1 перемещение и 1 вращение

Возможные степени свободы стержней

1 перемещение



Трехмерный символ

смещение

вращение

Выбираемые  объекты

Вершины, кромки, грани и соединения балок

Перемещения

По кромке

Вращения (только для оболочек и балок)

Вокруг кромки
