Использование справочной оси

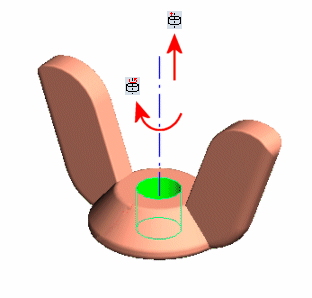

Можно использовать ось в качестве справочной для приложения ограничений. Вы можете установить перемещения в радиальном, вдоль окружности и осевом направлениях. Для оболочек и балок можно установить вращения относительно этих направлений.

Угол (q), заданный для перемещения по окружности, используется для вычисления фактического перемещения (v) в каждом узле по формуле: v = r. q, где r равен расстоянию от узла до справочной оси.

В следующей таблице приводится сводка атрибутов этого типа ограничения:

Атрибут

Значение

Возможные степени свободы твердых тел

3 перемещения

Возможные степени свободы оболочек и балок

3 перемещения и 3 вращения

Возможные степени свободы стержней

3 перемещения



Трехмерный символ

перемещение

вращение

Выбираемые объекты

Вершины, кромки, грани и соединения балок

Перемещения

Радиальное перемещение

Перемещение вдоль окружности

Перемещение по оси

Вращения (только для оболочек и балок)

Вокруг радиального направления

Вокруг направления вдоль окружности

Вокруг осевого направления
