Контакт узел к поверхности

Сведения о контакте Узел к поверхности:

• Не требует, чтобы грани изначально соприкасались.

• Не требует совместимой сетки между гранями источника и цели.

• Допускаются вершины, кромки и грани в качестве Набора 1.

• Эта постановка задач контакта доступна при типе контакта Нет проникновения для статических, нелинейных и термических исследований. Для статических и нелинейных исследований этот тип контакта предотвращает интерференцию между гранями источника и цели, но позволяет им отодвигаться друг от друга для образования зазоров. Для термических задач можно использовать параметр Тепловое сопротивление.

• Хотя контакт Поверхность с поверхностью является в общем более точным, параметр Узел к поверхности дает лучшие результаты, если  площадь контакта между двумя гранями становится очень малой или сокращается до линии или точки.

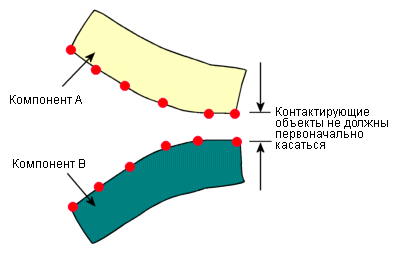

• Рисунок показывает возможную деформацию двух граней при несовместимой сетке.

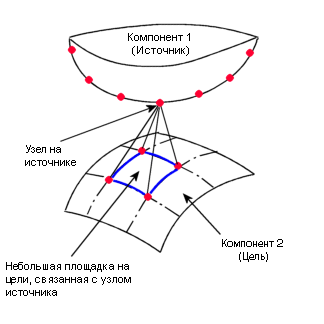

• Для каждого узла на источнике программа назначает одну или более грань на цели.

ПРИМЕЧАНИЕ: Программа самостоятельно выбирает объекты источника и цели. Они определены при помощи объектов Набора 1 и Набора 2 в папке Набор контактов PropertyManager (Менеджера свойств).

• Контакт поверхностей: Предотвращает интерференцию, но допускает разделение.
