Связанный контакт

Программа связывает объекты Набора 1 и Набора 2 (источник и цель), заданные в окне PropertyManager Набор контактов. Связанные элементы ведут себя как сваренные. Эта функция доступна для статических, нелинейных, частотных, термических исследований и исследований потери устойчивости. Сетка не обязательно должна быть совместимой. Если сетка совместима, программа объединяет совпадающие узлы вдоль границы; если нет, то для моделирования связи применяются уравнения ограничений.

Изначально соприкасающиеся грани (сетка не обязательно должна быть совместимой)

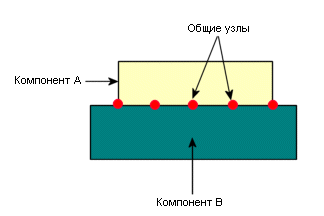

Пример связанного контакта с совместимой сеткой
