Создание платформы камеры

Платформа камеры является временным компонентом, используемым Вами для определения движения камеры в анимации. После создания платформы можно добавить камеру к платформе и создать последовательность видов камеры.

Этот раздел включает процедуру создания платформы камеры.

Чтобы создать платформу камеры:

  1. Создайте временный компонент в качестве платформы камеры.

Размер платформы камеры не важен, поскольку во время последовательности анимации она скрыта.

  1. Откройте сборку и вставьте платформу камеры (временный компонент) в сборку.

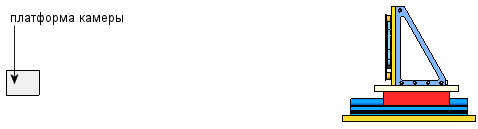

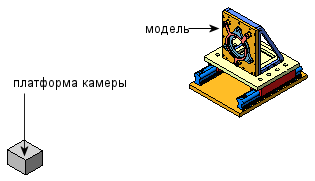

  1. Разместите платформу камеры достаточно далеко от модели, чтобы вместить расположение компонентов при движении сборки.

  1. Добавьте сопряжение параллельности между стороной платформы камеры и моделью.

  1. Добавьте сопряжение параллельности между передней частью платформы камеры и передней частью модели.

   Сопряжения располагают платформу камеры по центру по отношению к модели, но не ограничивают ее движение.

  1. Используйте вид Спереди, чтобы расположить платформу камеры приблизительно по центру относительно модели.

Ограничение платформы упрощает прикрепление камеры и создание маршрута анимации

  1. Сохраните сборку.

Связанные разделы

Расположение компонентов

Сопряжение параллельности
