Редактор сцен - вкладка Комната
Можно отредактировать размер, смещение, видимость и внешние виды стен, пола и потолка сцены. Дополнительные параметры доступны для кубической и сферической сцен.
Чтобы отредактировать параметры комнаты:
Выберите Сцена
(панель инструментов PhotoWorks), PhotoWorks, Сцена или нажмите правой кнопкой мыши на сцену на вкладке Render Manager
и выберите Редактировать декорации.
Можно также выбрать вкладку Внешние виды/PhotoWorks
для отображения сцен на панели задач.
-
На вкладке Комната установите следующие свойства:
Размер/Выравнивание
|
|
Управляет длиной пола в кубической сцене. |
|
|
Управляет шириной пола в кубической сцене. |
|
|
Управляет высотой стен в кубической сцене. |
|
|
Смещение геометрии модели относительно пола сцены. |
|
Понизьте значение для смещения пола ближе к модели. |
|
|
Поворот пола. |
|
|
Изменяет размер комнаты по размеру модели. |
|
|
Сохраняет соотношение между размерами пола в кубической сцене. |
|
|
Устанавливает выравнивание комнаты. Выберите один из указанных ниже параметров: |
|
|
Выравнивает сцену по виду за моделью так, чтобы пол был горизонтален, а стены вертикальны. |
|
|

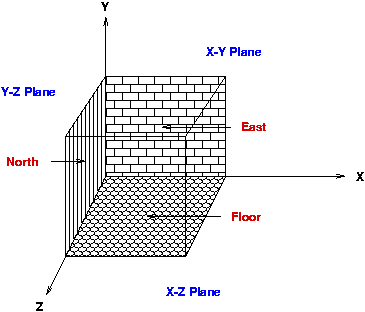

Сцена выравнивается по плоскости модели. При вращении модели, сцера также вращается. См. следующий рисунок для просмотра различий между Плоскость X-Y для модели, Плоскость X-Z для модели и Плоскость Y-Z для модели. |
|
|
|
|
Поворот пола относительно выбранной геометрии модели на основе выбранной плоской грани. |
|
|
Меняет направление выбранной плоской грани на противоположное. |
Видимость и внешние виды
Внешний вид. Просмотрите и отредактируйте внешние виды, ассоциированные со стенами, потолком и полом выбранной сцены. Чтобы отредактировать выбор внешнего вида, выберите
и измените свойства в диалоговом окне PropertyManager Внешние виды.
Связать все стены. Выберите этот параметр, чтобы использовать один внешний вид для Северной, Южной, Восточной и Западной стен. Когда этот параметр выбран, сделанные вами изменения внешнего вида для одной стены применяются ко всем стенам.
-
Видимые. Выберите или отключите этот параметр, чтобы отобразить отдельные стороны сцены.
Если стена, помеченая как Видимая, блокирует модель, то она скрыта в изображении.
-
Отражающий. Выберите или отключите этот параметр, чтобы отобразить отражения отдельные стороны сцены. Например, возможно, что стена не является видимой (параметр Видимые отключен), является отражающей.
Для использования свойств отражаемости необходимо воспользоваться алгоритмом Трассировки лучей. Также модель SolidWorks должна быть ассоциирована с Отражающими внешними видами.
-
Выберите Применить, чтобы принять изменения, и заьем выберите Закрыть.
PhotoWorks применяет изменения при нажатии кнопки Применить. Перед отображением закрывать диалоговое окно не требуется.
