Создание изгибов на выносных линиях

Чтобы создать изгиб на линии, нажмите правой кнопкой мыши выносные линии линейного размера и выберите Параметры отображения > Изгиб.

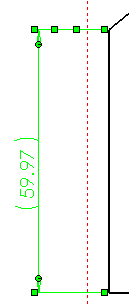

Выносная линия размера после выбора параметра Изгиб Выносная линия размера после перетаскивания точки изгиба
Чтобы удалить изгиб на выносной линии размера, нажмите правой кнопкой мыши линию и отмените выбор параметров Параметры отображения > Изгиб.
