Оформление - Обзор
Из моделей в чертежи

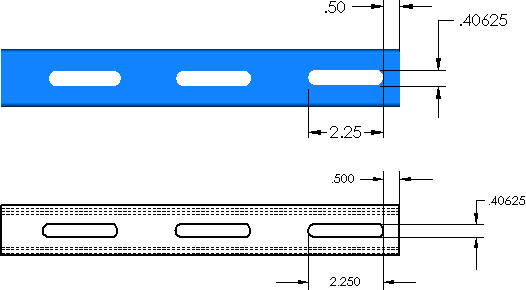

При создании модели можно включить оформление (размеры, заметки, обозначения и т.д.) и затем вставить размеры и примечания из модели в чертеж с помощью:
Перед созданием чертежей подготовьте детали путем организации размеров, создания конфигураций и добавления свойств. Чертежи, созданные из заранее подготовленных деталей, требуют меньшего количества манипуляций.
В чертежах
Находясь в чертеже, можно добавить справочные размеры, примечания, спецификации, таблицы изменений и т.д.
Примечания и справочные размеры, добавленные в чертежи, не влияют на документы детали или сборки.
