Геометрические допуски

Обозначение геометрического допуска добавляет геометрические допуски в детали и чертежи с использованием рамок управления элемента. Программное обеспечение SolidWorks поддерживает основные принципы ANSI Y14.5 Geometric and True Position Tolerancing (Допустимые отклонения от истинного положения и геометрии).

• Можно разместить обозначения отклонения формы, с выносками или без них, в любом месте чертежа, детали, сборки или эскиза, и прикрепить их в любом месте на линии размера.



• Диалоговое окно Свойства обозначений отклонений формы предлагает варианты для выбора на основе выбранного обозначения. Для выбора доступны только те атрибуты, которые относятся к выбранному обозначению.

• Обозначение отклонения формы может иметь любое количество рамок.

• При перемещении указателя на обозначение допуска отклонения геометрической формы указатель примет форму .

• Можно создать несколько обозначений, не закрывая диалоговое окно.

• Можно отобразить несколько выносок.

• Можно добавить больше выносок к существующему обозначение, удерживая клавишу Ctrl и перемещая точку присоединения выноски.

• Для редактирования существующего обозначения дважды нажмите на обозначение или правой кнопкой мыши нажмите на обозначение и выберите Свойства.

• При перетаскивании выноски обозначения отклонения формы от края модели автоматически создается выносная линия.

Чтобы создать обозначения отклонения формы:

1. Выполните одно из следующих действий:

• Для деталей выберите Отклонение формы (панель инструментов DimXpert) или Инструменты, DimXpert, Отклонение формы. См. раздел DimXpert для деталей - Обзор.

• Для чертежей выберите Отклонение формы (панель инструментов Примечания) или Вставка, Примечания,Отклонение формы.

2. Настройте параметры в диалоговом окне Свойства и PropertyManager Отклонение формы.

   При создании обозначения отображается его предварительный вид.

3. Нажмите в том месте, где необходимо разместить обозначение.

• Нажимайте необходимое число раз для размещения нескольких обозначений.

• Если обозначение содержит выноску, нажмите для размещения выноски, затем нажмите снова для размещения обозначения.

При вставке обозначений отклонений формы с Авто выноской необходимо переместить указатель на объект, чтобы выделить его и прикрепить выноску. Выноска отобразится только на время перемещения указателя на объект.

• Для каждого экземпляра обозначения можно изменить текст и другие объекты в диалоговом окне.

• Во время перетаскивания обозначения и перед его размещением удерживайте нажатой клавишу Ctrl. Перемещение заметки остановится, но выноска продолжает удлиняться. Удерживая клавишу Ctrl, нажмите для размещения выноски. Нажимайте необходимое число раз для размещения дополнительных выносок. Отпустите клавишу Ctrl и нажмите для размещения обозначения.

4. Нажмите кнопку OK .

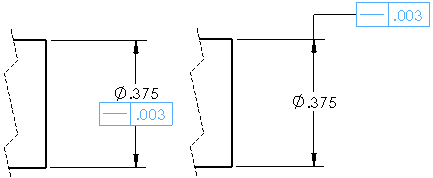

Чтобы прикрепить обозначения отклонений формы к размерам:

1. Создадим обозначение отклонения формы.

2. Перетащите и разместите обозначение в размере.

   При перемещении обозначения после его прикрепления к размеру можно его переместить вне пределов размера.

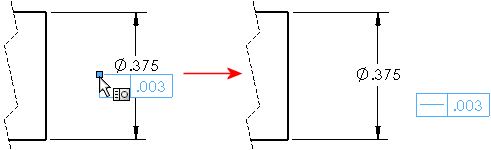

Чтобы открепить обозначения отклонений формы от размеров:

1. Выберите обозначение отклонения формы.

2. Нажмите на маркер обозначения и затем потащите обозначение от размера.



Чтобы создать неприкрепленное обозначение отклонения формы из обозначения, прикрепленного к размеру:

Нажмите на клавишу Ctrl и перетащите прикрепленное обозначение в другую область.

Связанные разделы

PropertyManager DimXpert Схема автонанесения размера

Настройки допуска отклонения формы и расположения поверхности DimXpert
