PropertyManager Таблица отверстий

Задайте свойства для существующих таблиц отверстий.

Чтобы задать свойства для таблиц отверстий:

1. Войдите в окно PropertyManager одним из следующих методов:

• Нажмите и перетащите значок таблицы в левом верхнем углу таблицы.

• Нажмите правой кнопкой мыши в любом месте таблицы и выберите Свойства.

• Нажмите правой кнопкой мыши на таблицу в дереве конструирования FeatureManager и выберите Свойства.

2. Укажите свойства, указанные ниже, затем нажмите OK .

Расположение таблицы

Неподвижный угол управляет направлением расширения таблицы при добавлении столбцов или строк.

Установите для параметра Привязанный угол значение:

Верхний левый. Новые столбцы добавляются справа, а новые строки - ниже точки привязки.

Верхний правый. Новые столбцы добавляются слева, а новые строки - ниже точки привязки.

Нижний левый. Новые столбцы добавляются справа, а новые строки - над точки привязки.

Нижний правый. Новые столбцы добавляются слева, а новые строки - ниже точки привязки.

Прикрепить к точке привязки. Прикрепляет указанный угол к точке привязки таблицы.

Параметр Привязанный угол не доступен сразу после создания таблицы. Если таблица создается с точкой привязки, то привязанный угол автоматически выбирается на чертежном листе в квадранте, ближайшем к привязке таблицы.

Буквенно-цифровое управление

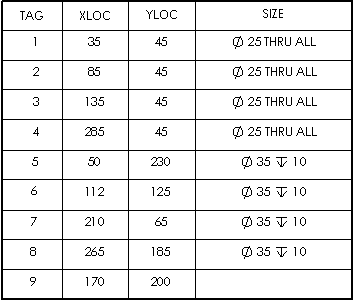

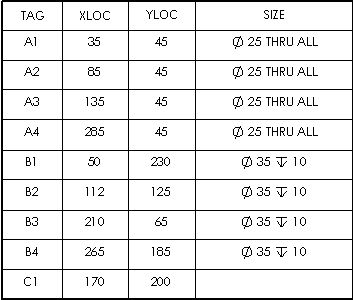

Укажите теги для определения отверстий как буквенно-цифровые (A, B, C...) или цифровые (1, 2, 3...). При использовании буквенно-цифровых тегов буквенный префикс определяет размер отверстия, а число определяет экземпляр.

Соответствующие заметки в чертежном виде изменяются вместе с таблицей.

Схема

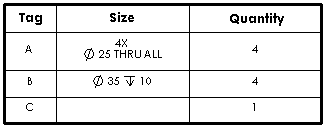

Объединить одинаковые метки. Объединение строк с отверстиями тем же способом, с помощью которого объединяются отверстия с одинаковыми размерами. Столбцы со значениями положения удаляются. Этот параметр удаляет столбцы месторасположения X и Y.

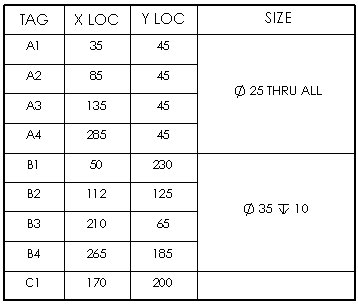

Объединить одинаковые размеры. Параметр доступен, только если снят флажок Объединить одинаковые метки. Объединение ячеек для отверстий одинакового размера. Столбцы со значениями положения остаются.

Точность расположения отверстий

Укажите число значимых знаков для значений положения отверстий.

Видимость

Выберите, чтобы скрыть отдельные или все нижеперечисленные элементы:

• Скрыть индикатор исходной точки

• Скрыть центры отверстий

• Скрыть метки отверстий

Граница

Выберите Граница рамки или Граница сетки и выберите желаемую толщину границы в списке.

Таблица с более толстыми границами рамки и сетки:

Слой

В чертежах с именованными слоями выберите нужный слой. Таблица использует цвет слоя.
