Группа позиций

Группа позиций объединяет несколько позиций на одной выноске. Позиции помещаются при каждом выборе компонента. Можно помещать позиции одну на другую по вертикали или горизонтали. Можно вставить группу позиций в чертежи сборок и в документы сборок.

Чтобы импортировать позиции из документа сборки в чертежный вид, выберите Заметки в диалоговом окне PropertyManager Элементы модели.

Чтобы задать свойства группы позиций по умолчанию, откройте раздел Свойства документа – Позиции. В разделе Группа позиций задайте Стиль и Размер. В разделе Текст выберите содержимое позиции: Текст, Позиция, Количество или Данные пользователя. Можно изменить эти настройки в окне PropertyManager.

Можно вставить группу позиций без выбора компонента. Таким образом, можно создать примечание для ненарисованного объекта сборки; например, клея или жидкости.

Позиции отображают звездочку (*), если: Для компонента задано значение Исключить из спецификации. - или - Для вида чертежа задано значение Связанный со спецификацией и компонент отсутствует в конфигурации, отображенной в спецификации.

Если изменить Позицию в группе позиций, номер в спецификации при этом также изменится.

Чтобы изменить Номер позиции в спецификации на основе таблицы, отключите параметр Не изменять номера позиций в окне PropertyManager Спецификация. Чтобы вернуться к порядку сборки после изменения номеров элемента, нажмите кнопку По порядку сборки .

Чтобы изменить параметр Номер позиции в спецификации Excel, необходимо снять флажок Номера строк соответствуют порядку построения сборки на вкладке Управление диалогового окна Свойства спецификации. Если этот параметр включен (по умолчанию), появится сообщение о том, что номер элемента нельзя изменить.

Чтобы вставить набор позиций:

1. Выберите Вставка,Примечания, Группа позиций .

   Появится окно PropertyManager Группа позиций, и указатель примет следующую форму .

2. Выберите точку на компоненте, к которой необходимо прикрепить выноску позиции, затем нажмите еще раз для размещения позиции. (Порядок выбора компонентов определяет порядок помещения позиций.)

При вставке группы позиций необходимо навести курсор на объект для выделения и прикрепления выноски. Выноска отобразится только на время перемещения указателя на объект. Таким образом, выноска и выделенные объекты не являются помехой для просмотра модели или чертежного вида.

Появится выноска и первая позиция.

3. Продолжайте выбор компонентов.

   Добавится еще одна позиция к позиции одна на другой для каждого выбранного компонента. При добавлении новых позиций в набор можно выбрать направление набора в окне PropertyManager (Вверх , Вниз , Слева , Справа ).

   Каждая позиция является отдельной заметкой, которую можно выбрать для удаления или редактирования.

4. Нажмите OK , чтобы закрыть PropertyManager.

Чтобы добавить новые позиции в группу в дальнейшем:

1. Нажмите правой кнопкой мыши на одну из позиций в группе и выберите Добавить в набор.

2. Выберите дополнительные компоненты, которые требуется добавить в набор.

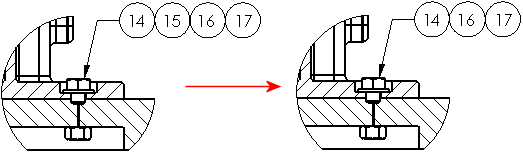

Чтобы удалить позиции из набора:

Выберите позицию в наборе и нажмите клавишу Delete.

Для редактирования текста позиции:

Выполните одно из следующих действий:

• Дважды нажмите на текст позиции и отредактируйте текст на месте.

• Выберите позицию и отредактируйте текст в окне PropertyManager.

• Правой кнопкой мыши нажмите на позицию и выберите Свойства.

Для изменения свойств позиций:

Выполните одно из следующих действий:

• Выберите позицию или позиции в группе и измените свойства в окне PropertyManager. Для получения информации о дополнительных свойствах нажмите Дополнительные свойства, чтобы открыть раздел PropertyManager Заметка.

• Нажмите правой кнопкой мыши на позицию и выберите Свойства.

    Изменение свойств применяется только для выбранных позиций. Чтобы изменить все позиции в группе, выберите все позиции.

Группа позиций Справа	Группа позиций Сверху
