Параметры деформации вытеснения поверхности

С помощью деформации Вытеснения поверхности происходит изменение поверхностей конечных тел путем вытеснения из них тел инструмента. Используйте настраиваемое ранее созданное тело инструмента, например многоугольник или сферу, или используйте собственное тело инструмента. Используйте условное обозначение системы координат в графической области для измерения тела инструмента. Перетащите систему координат или задайте значения в окне PropertyManager для управления перемещением тела инструмента.

С помощью деформации Вытеснение поверхности приближаются поверхности тел инструмента, поддерживая идентичность поверхностей конечных тел (количество граней, кромок и вершин остается неизменным в конечном теле).

При использовании деформации Вытеснение поверхности обеспечен более эффективный контроль над формой деформации, чем при использовании деформации точки. Это также предсказуемый способ создания определенных элементов на основе форм тела инструментов.

Можно использовать деформацию вытеснения поверхности для проектирования поверхностей свободной формы, инструментов, пластиковых деталей, мягкой упаковки, листового металла и др., где требуется внедрение характеристик тел инструмента в существующие проекты.

См раздел Элемент деформации - Примеры вытеснения поверхности для ознакомления с дополнительными примерами.

Первоначальное целевое тело

Предварительный вид примененного L-образного Тела инструмента

С помощью деформации Вытеснение поверхности создается ребристая выемка

Придать направление

  • Направление деформации. Задается направление вытеснения (деформации). Выберите линию эскиза, линейную кромку, плоскую грань, плоскость или две точки или вершины. При необходимости нажмите Реверс направления деформации .

Если предварительный вид вытеснения поверхности не отображен, выберите Реверс направления деформации . Неудачная деформация вытеснения поверхности часто получается в результате неправильного Направления.

  • Предварительный просмотр. Отобразятся предварительные результаты в рамке (параметр отключен) и закрашенные (параметр выбран). Чтобы добиться лучших результатов в создании больших и сложных моделей, не выбирайте этот параметр, пока не выбраны все остальные параметры.

Деформировать область

  • Дополнительные грани для деформации . Можно добавлять определенные грани для деформации. Деформируются только выбранные грани. Если никакие грани не выбраны, влиянию деформации подвергается все тело.

Выберите тело инструмента и верхнюю грань конечного тела для параметра Дополнительные грани для деформации

Деформация Вытеснение поверхности окажет влияние только на верхние грани. Нижние грани останутся без изменения.

  • Тела для деформации (целевые тела). Определяются тела для деформации с помощью тела инструмента. Все тело подвержено влиянию деформации, где бы тело инструмента ни пересекало конечные тела, или создает относительное перемещение, если тела инструмента не пересекают конечные тела.

В приведенном примере показан результат использования параметра Тела для деформации или Дополнительные грани для деформации .

Тело инструмента и Тела для деформации (конечное тело)

Вытеснение поверхности с выбранным параметром Дополнительные грани для деформации (верхняя грань)

Вытеснение поверхности с телом, выбранным для параметра Тела для деформации и параметром Дополнительные грани для деформации , для которого не выбраны никакие грани

  • Тело инструмента . Установка тела инструмента для деформации Тел для деформации (конечные тела). Выберите предварительно определенное тело инструмента в списке. Эллипс, Эллипсоид, Многоугольник, Прямоугольник, Сфера. Установите размер тела инструмента с помощью условного обозначения в графической области. Чтобы использовать созданное тело инструмента, выберите в списке Выбрать тело, затем выберите тело инструмента в графической области.

  • Отклонение деформации . Указывается значение радиуса в месте углубления, где тело инструмента пересекается с целевыми гранями или конечными телами.

В приведенном примере показано влияние Отклонения деформации на деформацию вытеснения поверхности.

Отклонение деформации с большим значением и с использованием прозрачного конуса в качестве
Тела инструмента

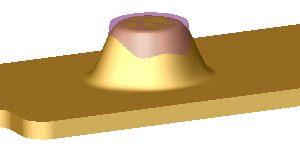

Отклонение деформации с малерньким значением и с использованием прозрачного конуса в качестве
Тела инструмента

Положение тела инструмента

Использование этих параметров позволяет изменять положение тела инструмента путем ввода точных цифровых значений. Этот метод более точен, чем использование системы координат.

  • , , Дельта X, Y, Z. Тело инструмента перемещается вдоль оси X, Y и Z.

  • , , Угол вращения. Вращение тела инструмента вокруг осей X, Y или Z, а также вокруг исходной точки вращения.

  • , , Вращать вокруг исходной точки. Определение места центра вращения, который представлен системой координат в графической области.

Параметры формы

  • Точность формы . Контроль над качеством поверхности. Качество по умолчанию может быть недостаточным в областях с высоким уровнем кривизны. Увеличив точность, перемещая бегунок вправо, можно увеличить долю успешных попыток для элемента деформации. Перемещайте бегунок только по мере необходимости, так как с увеличением точности поверхности снижается качество изображения.
