Совместно используемый эскиз

Для создания разных элементов можно использовать один и тот же эскиз.

Чтобы создать различные элементы с помощью одного и того же эскиза:

  1. Создайте эскиз.

  2. Создайте элемент из эскиза.

  3. В дереве конструирования FeatureManager выберите тот же эскиз, который использовался для создания первого элемента.

  4. Создайте второй элемент из эскиза.

При необходимости для создания элементов можно добавить дополнительные эскизы. Например, если одним элементом является элемент "вытянуть", а другим - элемент "повернуть", используйте один и тот же эскиз для обоих элементов, но для создания элемента "повернуть" добавьте осевую линию.

В дереве конструирования FeatureManager эскиз, используемый несколькими элементами, обозначается с помощью .

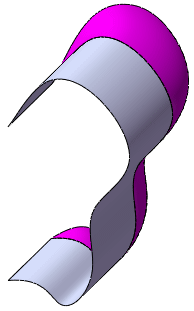

Эскиз, используемый для повернутой поверхности

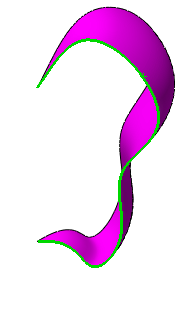

Эскиз, используемый несколькими вытянутыми поверхностями

Эскиз, используемый для тонкостенного элемента по сечениям

Эскиз, используемый несколькими тонкостенными элементами бобышка-вытянуть
