PropertyManager Свойства плоскости
После добавления плоскости в трехмерный эскиз можно добавлять или изменять сведения об этой плоскости.
Чтобы отобразить окно Свойства плоскости:
Выберите трехмерную плоскость, которую необходимо отобразить в окне PropertyManager Свойства плоскости.
|
|
|
|
В трехмерный эскиз добавится Плоскость1. |
Плоскость1 становится активной. |
Существующие взаимосвязи
Отображение взаимосвязей для плоскости.
Чтобы просмотреть взаимосвязи:
Выберите записи в разделе Существующие взаимосвязи
, чтобы выделить их в графической области.
Добавить взаимосвязи
Отображение взаимосвязей, которые можно добавить.
Параметры

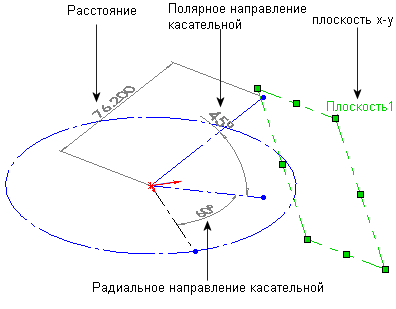

размещение плоскости в трехмерном пространстве на основе углов и координат.
|
|
Расстояние. Отображение расстояние от плоскости до исходной точки эскиза вдоль направлений X, Y или Z. |
|
|
Радиальное направление касательной. Управление углом между проекцией нормали к плоскости x-y и направлением X. |
|
|
Полярное направление касательной. Управление углом между нормалью и ее проекцией на плоскость x-y. |
|
|
|
