Взаимосвязи эскиза в трехмерных эскизах
Многие взаимосвязи, существующие в двухмерных эскизах, используются в трехмерных эскизах. Дополнительные взаимосвязи эскиза, поддерживаемые в трехмерном рисовании, включают:
Взаимосвязи Перпендикулярность между линией через точку на поверхности.
Взаимосвязи между трехмерными объектами эскиза, созданными на одной плоскости эскиза, и трехмерными объектами, созданными на других плоскостях эскиза.
|
|
Взаимосвязи не применены |
Применена взаимосвязь симметрии |
|

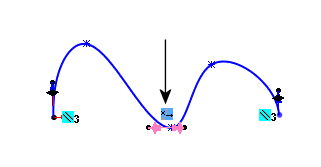

Взаимосвязи по оси X высвечены |
Взаимосвязь по средней точке.
Равенство.
Взаимосвязь касательной или равной кривизны между гранями и сплайнами .
Взаимосвязи между дугами и другими объектами эскиза.
Взаимосвязи между дугами, например: концентричность, касательность и равенство.
Нормаль между линией и плоскостью или между двумя точками и плоскостью.
В 3D эскизе можно нарисовать элементы вдоль глобальных осей X, Y или Z.
|
|
|
Дуга с перпендикуляром, созданным на перпендикулярных плоскостях |
Дуга с касательной и перпендикуляром к средней точке между объектами |
Равные дуги, созданные на перпендикулярных плоскостях |
|
|
|
Конический объект и трехмерный эскиз линии |
Взаимосвязь Концентричность между объектами |
Взаимосвязь Перпендикулярность между объектами |
