Зеркальное отражение элементов листового металла
Можно зеркально отразить выбранные элементы из листового металла по плоскости ы центре существующей детали из листового металла. Элементы листового металла, которые можно зеркально отразить, включают:
Плоскость, используемая для зеркального отражения элемента листового металла, должна быть расположена по центру между гранями базовой кромки.
Чтобы зеркально отразить элементы из листового металла:
Создайте элемент из листового металла.
Создайте и нанесите размеры в эскизе так, чтобы у Вас была возможность использовать существующую плоскость для зеркального отражения элемента из листового металла.

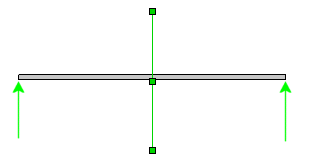

Создайте плоскость, расположенную по центру между двумя кромками базовой кромки.
Выберите один из следующих элементов из листового металла на панели инструментов Листовой металл или выберите Вставка, Листовой металл:
Нажмите кнопку Зеркальное отражение
на панели инструментов “Ýëåìåíòû” èëè âûáåðèòå Вставка, Массив/Зеркало, Зеркальное отражение.
В окне PropertyManager выполните следующие действия.
В поле Зеркально отразить грань/плоскость выберите плоскость, расположенную по центру между двумя кромками базовой кромки, в качестве параметра Зеркально отразить грань/плоскость
.
В поле Элементы для зеркального отражения выберите элементы из листового металла в качестве Элементов для зеркального отражения
.

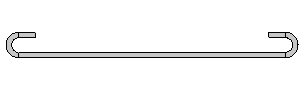

Нажмите OK
.
