Разрез поверхности

Можно разрезать твердотельную модель путем удаления материала с помощью поверхности или плоскости. В случае многотельных деталей можно выбрать, какие тела остаются.

Чтобы отсечь твердое тело с помощью поверхности или плоскости:

  1. Выберите Вырез поверхностью на панели инструментов Элемент или выберите Вставка,Вырезать, Поверхностью.

  2. В PropertyManager в разделе Настройки сечения выберите поврехность или плоскость для использования при разрезании твердых тел.

  1. Просмотрите предварительный вид. При необходимости выберите Реверс направления, чтобы изменить направление выреза.

Стрелка показывает на твердое тело, которое нужно удалить.

  1. Для многотельных деталей в окне Область действия элемента выберите один из следующих параметров:

  • Все тела. Поверхность отсекает все тела при каждой регенерации элемента. При добавлении новых тел в модель, которые предшествуют вырезу в дереве конструирования FeatureManager и пересекаются поверхностью выреза, эти новые тела также перестраиваются для включения выреза.

  • Выбранные тела. Поверхность отсекает только тела, выбранные с помощью указателя . Если вы добавляете новые тела в модель, которые пересекаются поверзностью выреза, нажмите правой кнопкой мыши, выберите Редактировать элемент и выберите такие тела для добавления их в список выбранных тел. Если новые тела не будут добавлены в список выбранных тел, они останутся неизменными.

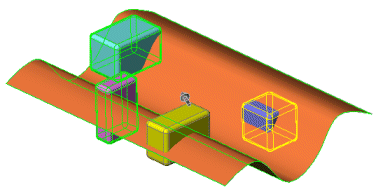

Выбранные вами твердые тела высвечиваются в графической области и добавляются в список Область действия элемента рядом с .

  • Авто-выбор(Доступен при выборе параметра Выбранные тела). Автоматически выбивает все существенные пересекающиеся тела. Параметр Авто-выбор работает быстрее, чем параметр Все тела, так как он обрабатывает только тела в начальном списке, а не перестраивает всю модель. При отмена параметра Авто-выбор необходимо выбрать тела для разреза в графической области.

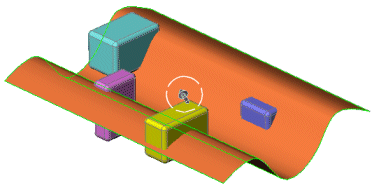

В примере ниже не было выбрано только желтое тело (второе справа).

  1. Нажмите OK.

  2. Нажмите правой кнопкой мыши на дерево конструирования FeatureManager и выберите Скрыть, чтобы скрыть разрезающую поверхность.

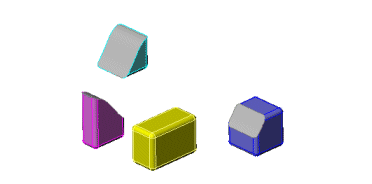

Тела разрезаны, кроме невыбранного желтого тела, а разрезающая поверхность скрыта.
