Вспомогательный вид
Вспомогательный вид подобен Проекционному виду, однако он развертывается перпендикулярно к справочной кромке в существующем виде.
Можно создать вспомогательный вид вида сборки с разнесёнными частями.

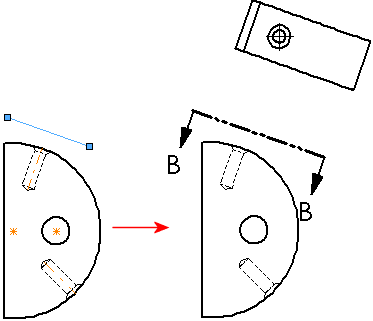

Можно использовать линии эскиза для сгиба. В данном примере для правильной ориентации вспомогательного вида воспользуйтесь перпендикулярными взаимосвязями между нарисованной линией и временной осью отверстия.
Для создания вспомогательного вида:
-
Нажмите кнопку Вспомогательный вид
на панели инструментов Чертеж или выберите Вставка, Чертежный вид, Вспомогательный.
Отобразится окно PropertyManager Вспомогательный вид.
-
Выберите справочную кромку (не горизонтальную и вертикальную, относительно которых можно создать стандартный вид проекции).
Справочная кромка может быть кромкой или деталью, силуэтной кромкой, осью или нарисованной линией.
Вспомогательные виды не доступны из местных видов.
При перемещении курсора отображается предварительное изображение вида, если включен параметр Отобразить содержимое при перетаскивании чертежного вида. Пользователь может также управлять выравниванием и ориентацией вида.
Переместите указатель в то место, где должен располагаться вид, затем нажмите кнопку мыши для размещения вида. При необходимости можно отредактировать метки вида и изменить параметры выравнивания.
Если Вы использовали нарисованную линию для создания вспомогательного вида, эскиз абсорбируется. Таким образом, эскиз не будет ошибочно удален. Можно удалить объекты эскиза во время редактирования эскиза.
Для редактирования нарисованной линии, используемой для создания вспомогательного вида:
Выберите вспомогательный вид.
В PropertyManager Вспомогательный Вид выберите Стрелка.
Нажмите правой кнопкой мыши стрелку вида и выберите Редактировать эскиз.
Отредактируйте нарисованную линию, затем выйдите из эскиза.
Чтобы отредактировать стрелку вида:
|
На стрелке вида перетащите:
|
|
