На уровне документа можно задать параметры черчения для заметок.
Чтобы открыть эту страницу, откройте чертеж, нажмите кнопку
Параметры
(панель инструментов Стандартная), перейдите на вкладку Свойства документа и выберите .
Базовый стандарт заметок
| Базовый стандарт заметок
|
Выберите стандарт. - ANSI
- ISO
- DIN
- JIS
- BSI
- ГОСТ
- GB
|
Стиль выноски
 Стиль выноски
|
Выберите: стиль. |
 Толщина выноски
|
Выберите: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины. |
Текст
| Шрифт
|
Нажмите, чтобы изменить шрифт.
|
| Выровнять текст |
Выберите:
|
Полка выноски
| Полка выноски
|
Выберите положение полки выноски, заданное по умолчанию.
- Максимально близко
- Слева
- Справа
|
 |
Отображение выноски
| Отображение выноски
|
Выберите из:
- Прямая
- Изогнутая. Вставляет горизонтальную полку в выноску, выровненную по тексту. Выберите:
- Использовать длину выноски документа. Берет длину выноски в настройках страницы Примечания.
- Длина выноски. Позволяет ввести значение длины выпрямленной части выноски.
- Подчеркнутый
|
| Привязка при выравнивании относительно выноски (доступен только для стандартов DIN и JIS) |
Если выбран этот параметр, можно привязать выноску позиции к одной из сторон позиции.
|

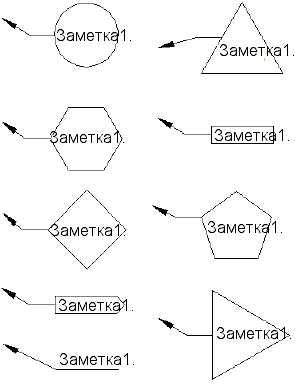

Граница
| Стиль
|
Выберите значение Нет, чтобы текст заметки отображался без рамки, или выберите стиль рамки. |
 |
| Размер |
Выберите размер в списке (указанное количество символов), Тугая посадка (автоматически корректируется по тексту) или Настроенный пользователем размер (где можно указать размер позиции). |
 |
Слой
| Слой
|
Выберите слой. Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
|
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение
По стандарту для параметра
Слой (панель инструментов Слой).
