Можно создать повернутый разрез путем создания перекрывающихся эскизов в виде.
Повернутый разрез, использующий полное скругление на ребре
В данном примере нужно показать местный разрез ребра. Чтобы проиллюстрировать сечение ребра, создайте эскиз и применить штриховку.
Исходная деталь
|
![](../../../../AllArt/art/SolidWorks/Core/Drawings/rot_sect_view_part.gif) |
Нарисуйте параллельные линии в виде.
Заблокируйте вид путем двойного нажатия на вид, чтобы эскиз не менялся параметрически с деталью. Необходимо дважды нажать на вид, а не лист, чтобы убедиться, что Вы создаете эскиз в виде.
|
![](../../../../AllArt/art/SolidWorks/Core/Drawings/rot_sect_view_parallel.gif) |
Ограничьте одну линию отношением перпендикулярности к кромке ребра.
|
![](../../../../AllArt/art/SolidWorks/Core/Drawings/rot_sect_view_perp.gif) |
Добавьте касательную дугу, сплайн и размер в эскиз. Нет необходимости делать эскиз полностью определенным. Размеры определяют размер эскиза и ограничивают эскиз к детали.
|
![](../../../../AllArt/art/SolidWorks/Core/Drawings/rot_sect_view_dims.gif) |
Скройте размеры, нажав на параметр Отобразить/Скрыть примечания (панель инструментов Примечания).
|
![](../../../../AllArt/art/SolidWorks/Core/Drawings/rot_sect_view_hide_show.gif) |
Добавьте штриховку, выбрав Штриховка/заполнить (панель инструментов Примечания). |
![](../../../../AllArt/art/SolidWorks/Core/Drawings/rot_sect_view_area_hatch.gif) |

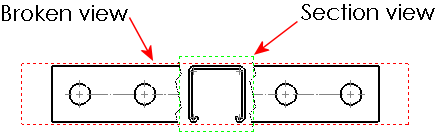

Повернутый разрез, использующий разъединенные виды
Можно объединить разъединенный вид с одним или несколькими разрезами для создания повернутого разреза.
Изображение предоставлено D & M Education, LLC.
Создайте разрез и выровняйте его по разъединенному виду. |
|
Скройте вид, который был использован как исходный для создания разреза, или сместите его с чертежного листа. |
|
Сделайте линию разрыва Размер зазора достаточно большой для вмещения разреза. |
|
Перетащите разрез в зазор, чтобы он наложился на разъединенный вид. |
![](../../../../AllArt/art_local/revolved_section.gif) |
