Instant3D
С помощью Instant3D можно быстро создавать и изменять геометрию модели, используя маркеры и линейки. Детали и сборки поддерживают Instant3D. Чтобы активизировать Instant3D, выберите Instant3D
(панель инструментов «Элементы»).
Функциональные возможности Instant3D:
|
Перетаскивание манипуляторов геометрии и размера для изменения размера элементов.
 Кроме того, для изменения размера элементов можно перетащить маркеры размера.
В сборках можно редактировать компоненты или эскизов уровня сборки, элементы сборки и размеры сопряжения.
|
|
|
|
|
|
Использование экранных линеек для точного определения изменений. |
|
|
|
|
|
Создание вытянутых бобышек и вырезов с помощью выбранных контуров или эскизов. |
|
|
|
|
|
Прикрепление к геометрии с помощью маркеров для перетаскивания. |
|
|
|
|
|
Плоскости разреза в реальном времени Динамическое создание сечения геометрии модели для просмотра и работы с элементами. |
|
|
|
|
|
Редактируйте внутренние контуры эскиза. |
|
|
|
|
|
Отраженные элементы или массивы. Можно использовать Instant3D для управления зеркально отраженной или представленной в массиве геометрии.
Манипуляторы, доступные на выбранной преобразованной геометрии, соответствуют манипуляторам, доступным на соответствующем исходном элементе. Например, манипуляторы боковых граней, конечной грани, манипуляторы скругления и т.д.
При перетаскивании преобразованной геометрии обновляется вся модель, включая исходный элемент. |
Исходная деталь с зеркально отраженным вытянутым элементом
В данных примерах показано использование манипулятора на отраженном элементе для изменения отраженных и исходных элементов. |
|
|
|
|

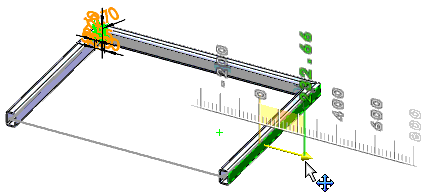

В Instant3D можно работать с двухмерными и трехмерными сварными деталями. |
|
