Палитра видов

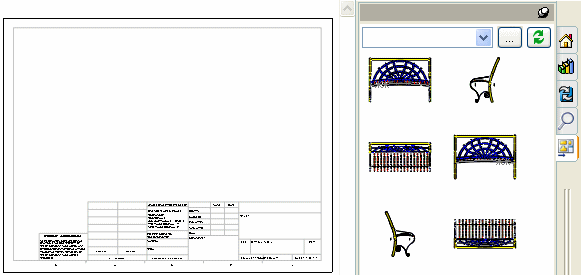

Используйте окно Палитра видов , доступ к которому можно получить с помощью Панели задач, для быстрой вставки одного или нескольких заранее определенных видов в чертеж. В палитре содержатся изображения стандартных видов, видов примечаний и плоских массивов (деталей из листового металла) выбранной модели. Можно перетаскивать виды на лист чертежа для создания чертежного вида. Каждый вид создается в качестве вида модели.
Ориентации видов палитры основываются на восьми стандартных ориентациях (*Спереди, *Справа, *Сверху, *Снизу, *Слева, *Снизу, *Текущий и *Изометрия) и других настроенных пользователем видах в детали или сборке. После размещения вида можно создать его сгиб или проекцию.
При использовании вида он удаляется из палитры.
Палитра видов появляется в следующих случаях:
Палитра видов SolidWorks поддерживает версии AutoCAD® с 2002 до 2008.
Чтобы вставить чертежные виды из окна Палитра видов:
В чертеже, в котором не открыты детали или сборки, выполните следующее.
Выберите Панель задач и Палитру видов .
Нажмите Обзор в окне Палитра видов.
Выберите деталь или сборку, а затем нажмите Открыть.
Перетащите вид в графическую область.
Можно выровнять дополнительные виды по существующим, используя пунктирные справочные линии, которые отображаются между ними, если выбран параметр Авто-запуск проекционного вида.
В чертеже с открытыми деталями или сборками выполните следующие действия.
Выберите Панель задач и Палитру видов .
Выберите деталь или сборку, которую необходимо вставить, из списка в левом верхнем углу окна Палитра видов.
Перетащите вид в графическую область.
Можно выровнять дополнительные виды по существующим, используя пунктирные справочные линии, которые отображаются между ними, если выбран параметр Авто-запуск проекционного вида.
При удалении вида из чертежа можно повторно вставить вид из окна Палитра видов, нажав кнопку Обновить в верхней части палитры.
Чтобы очистить Палитру видов после удаления видов:
Если Вы удалили все виды из Палитре видов, выберите Очистить все в Палитре видов, чтобы удалить внешние ссылки чертежа.
