Слои
В SolidWorks можно указать цвет, стиль и толщину линий в именованных слоях. Можно перемещать объекты в слои, а также включать и отключать слои. Список слоев встроен во многие диалоговые окна примечаний и размеров.
Можно также форматировать линии отдельно с помощью инструментов Формат линии. Можно указать стиль и толщину линии на уровне документов. Нажмите Инструменты, Параметры, Свойства документа и задайте параметр Шрифт линии, Стиль линии и Толщина линии.
Слой используются реже в SolidWorks, чем в 2D САПР. В SolidWorks имеются несколько листов чертежей, можно также скрывать и отображать чертежные виды, компоненты сборки, линии и различные другие элементы, не используя слои.
Кроме того, для создания слоев в SolidWorks можно импортировать чертежи 2D САПР со слоями в SolidWorks. Все слои 2D САПР сохраняются в SolidWorks. При экспортировании из SolidWorks можно указать соответствие типов объектов специальным слоям.
Панель инструментов «Слой» содержит список слоев в чертеже и инструмент Свойства слоя
.

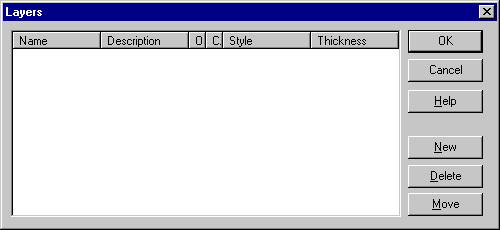

Нажмите инструмент Свойства слоя
для открытия диалогового окнаСлои. Создайте новые слои и укажите для линий каждого слоя параметр Цвет, Стиль и Толщина.
