Обозначения

SolidWorks имеет библиотеку обозначений (например, градусы, глубины и т.д.). Доступ к этим обозначениям осуществляется с помощью PropertyManager Значение размера в поле Дополнительные символы раздела Текст размера. Библиотеки обозначений для различных примечаний, например, заметок, обозначений геометрических допусков, обозначений шероховатости поверхности, обозначений сварного шва и т.д., доступны в окнах PropertyManager.

Кнопки обозначений в окне PropertyManager Значение размера

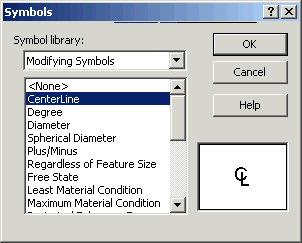

Некоторые обозначения из библиотеки изменения символов


Вся библиотека обозначений отверстий

Образец обозначений флажков

Связанные разделы

PropertyManager Заметка
Обозначения
