Обзор трения
Трение является силой сопротивления, которая влияет на соединения и контактирующие детали. При контакте деталей трение рассчитывается на основе статических и динамические коэффициентов трения и нормальной силы, действующей на деталь. Трение сопряжений – более сложное явление, поскольку размер области контакта может влиять на величину трения.
Трение сопряжений
Можно указать трение в соединениях на вкладке Анализ PropertyManager Сопряжение. Это является поверхностной скользящей силой сопротивления между деталями, которую необходимо преодолеть для движения деталей относительно друг друга. Эта сила возникает из-за контакта между поверхностями и нагрузками, действующими на эти контакты. Трение в соединениях принимает в расчет стандартное трение между телами, а также аспекты геометрии соединений, при определении сил трения.
В модели трения сопряжений SolidWorks Motion используется информация о размерах в сочетании с коэффициентом трения. Можно ввести коэффициент трения напрямую или воспользоваться расчетом SolidWorks Motion, основанным на Вашем выборе материалов.
Трение сопряжений моделируется как кулоновское трение и демонстрирует только динамическое трение в шарнире.
Контактное трение
Можно определить контактное трение (трение, возникающее между контактирующими телами) в PropertyManager Контакт. Используемые скорости и коэффициенты трения присваиваются автоматически в зависимости от материалов, указанных для каждого набора контактов. Однако, это могут быть не самые подходящие параметры с точки зрения динамики модели. Эти коэффициенты можно указать вручную, если необходимо.
SolidWorks Motion использует метод кулонового трения и помещает гладкую кривую в параметры трения для их решения по силе трения.
В данном примере, используются параметры трения по умолчанию для сухой стали в контакте в сухой сталью.
Скорость перемещения динамического трения: 10.16 мм/с
Динамический коэффициент трения: 0.25
Скорость перемещения статического трения: 0,1 мм/с
Статический коэффициент трения: 0.30
|

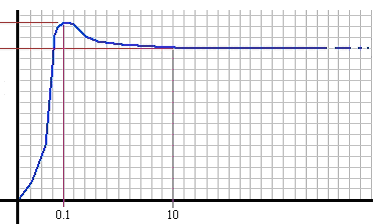

Сила трения |
|
Static |
|
|
Динамическая |
|
Сила (N)
|
|
|
Скорость (мм/сек) |
В кулоновом методе расчета трения силы трения рассчитываются на основе четырех констант:
Скорость динамического трения: Скорость, при которой динамическое трение становится постоянным.
Коэффициент динамического трения: Константа, используемая для расчета сил трения, когда тело не находится в состоянии покоя.
Скорость статического трения: Скорость, при которой происходит переход неподвижного компонента в движущийся компонент.
Коэффициент статического трения: Константа, используемая для расчета силы, необходимой для преодоления трения, когда тело находится в состоянии покоя.
Чтобы редактировать параметры скорости и коэффициентов, очистите параметр Материал в PropertyManager Контакт.
Связанные разделы
PropertyManager Контакт - Трение
