Добавить/Удалить блок

Можно добавлять или удалять объекты эскиза. При удалении объектов эскиза из блока эти объекты переходят из уровня блока в следующий уровень. При добавлении блока происходит обратный процесс.

Инструмент Добавить/Удалить блок полезен, если имеется сложный эскиз (например, импортированный файл) и выбранные в эскизе объекты требуется использовать в качестве блоков.

Чтобы добавить/удалить блок:

  1. В режиме Редактировать эскиз выберите в дереве конструирования FeatureManager Block (Блок) .

  2. Нажмите Редактировать блок (панель инструментов "Блок") или выберите Инструменты, Блоки, Редактировать.

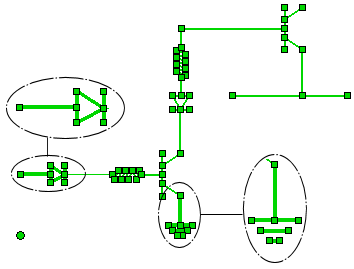

    Цепь представляет собой один блок.

  1. Нажмите Добавить/Удалить блок (панель инструментов "Блок") или выберите Инструменты, Блоки, Добавить/Удалить.

  2. В окне PropertyManager (Менеджер свойств) в разделе Объекты блока выберите объекты, которые требуется добавить или удалить.

    Отмеченные объекты эскиза будут удалены из блока.

  3. Нажмите , нажмите на угол для выбора блока , затем закройте эскиз.

Выбранные объекты по-прежнему являются частью эскиза, но переходят в уровень эскиза.
