Создать блок

Можно создать блок из одного объекта эскиза или из комбинации нескольких объектов эскиза. Сохранение каждого блока отдельно обеспечивает гибкость проектирования.

Блоки

Чтобы создать блоки:

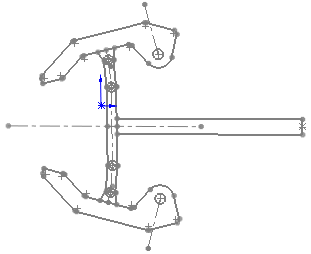

  1. Создайте эскиз.

  1. Нажмите Создать блок (панель инструментов Блок) или выберите Инструменты, Блоки, Создать.

Инструменты блока будут также доступны, если нажать правой кнопкой мыши Блок в дереве конструирования FeatureManager.

  1. Выберите объекты эскиза, которые требуется создать как блок, для параметра Объекты блока.

  1. Нажмите кнопку .

  2. Повторите шаги 2-4 для каждого из оставшихся объектов эскиза.

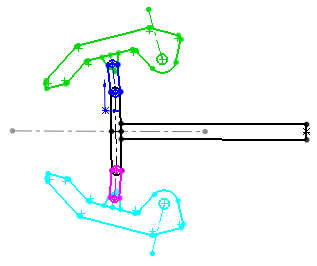

Чтобы применить цвет для каждого блока, нажмите правой кнопкой мыши на элемент Блок в дереве конструирования FeatureManager и выберите Внешний вид, Цвет. При сохранении блока цвет будет сохранен как часть файла .sldblk.

  1. Когда эскиз находится в режиме редактирования, добавьте необходимые взаимосвязи..

  2. Сохраните деталь.

При создании блока можно указать Точку вставки, которую можно использовать при вставке блока.

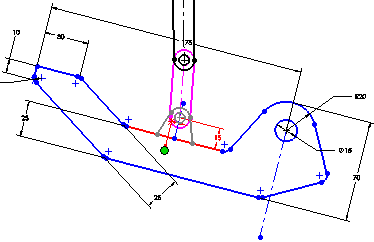

Вложенные блоки

Вложенные блоки - это блоки внутри блоков, имеющие такие же функциональные возможности, что и обычные блоки. Можно создавать вложенные блоки во время редактирования существующего блока и во время выполнения следующих действий:

  • Рисование новых объектов

  • Выбор существующих объектов

Чтобы создать вложенные блоки:

  1. Нажмите правой кнопкой мыши на элемент Блок в дереве конструирования FeatureManager и выберите Редактировать блок.

  1. Нарисуйте или выберите объекты, которые требуется добавить в качестве вложенных блоков в редактируемый Блок.

  1. Добавьте любые необходимые взаимосвязи.

  2. Нажмите Создать блок (панель инструментов Блок) или выберите Инструменты, Блоки, Создать, чтобы отобразить объекты эскиза в окне PropertyManager в разделе Объекты блока.

  3. Нажмите , затем нажмите Перестроить и обратите внимание на вложенные блоки в дереве конструирования FeatureManager.

Сохранить блок

Чтобы сохранить блоки:

Выберите блок и нажмите Сохранить блок (панель инструментов Блок) или выберите Инструменты, Блок, Сохранить.

Другие функции блока:
