Hélice y espiral
Se puede crear una curva hélice o espiral en una pieza. La hélice puede utilizarse como un trayecto o curva guía para una operación de barrer, o una curva guía para una operación de recubrir.
Para crear una hélice o una espiral:
Abra un croquis y croquice un círculo. El diámetro de este círculo controla el diámetro de la hélice (excepto en hélices de paso variable).
Haga clic en Hélice y espiral
en la barra de herramientas Curvas, o en Insertar, Curva,Hélice/espiral.
Establezca los valores en el PropertyManager Hélice/Espiral.
Haga clic en Aceptar
.
|
|
|
|
La hélice y el perfil de barrido se encuentran en el cuello de la botella. |
Una operación Saliente barrido (indicada en azul) crea las roscas en el cuello de la botella. |
|
|
|
|
Resorte espiral |

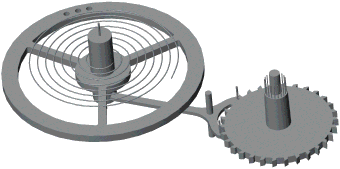

Resorte espiral en el mecanismo interno de un reloj |
|
|
|
|
Hélice de paso variable |
Una operación de corte-barrido crea un engranaje de tornillo sin fin. |
