Esquema de acotación con cotas polares positivas y negativas
Puede utilizar el Esquema de acotación automática

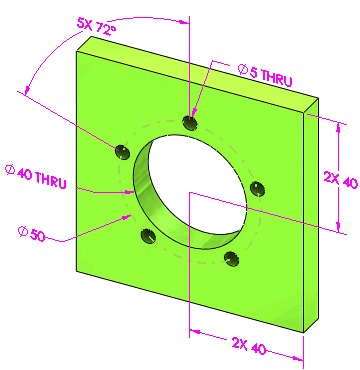

para aplicar esquemas de acotación con cotas polares positivas y negativas. Utilice el esquema de acotación polar para aplicar matrices de DimXpert con operaciones axiales a fin de definir el círculo de un perno. En el PropertyManager Esquema de acotación automática, establezca el Número mínimo de taladros para reconocer como una matriz.
Diseño de cotas
Al utilizar el Esquema de acotación automática , el diseño de las cotas se ha mejorado para representar la dirección del croquis.
El ejemplo incluido a continuación es la misma pieza, pero cada croquis se extruye a lo largo de un eje diferente:
