Exportación de piezas de chapa metálica a archivos DXF o DWG

El nuevo PropertyManager Archivo DXF/DWG exporta sólidos de chapa metálica a archivos .dxf o .dwg. También puede exportar entidades como líneas de pliegue, croquis y herramientas de conformar chapa. Una vista preliminar muestra sus selecciones y le permite eliminar las entidades no deseadas como taladros o recortes.

  1. Con una pieza de chapa metálica abierta, abra el PropertyManager de una de las siguientes maneras:
    • Guarde la pieza (Archivo > Guardar como) como un tipo de archivo dxf o dwg.
    • Haga clic con el botón derecho del ratón en la operación Chapa desplegada y haga clic en Exportar a DXF/DWG.
  2. Haga clic en Guardar.

    Aparece el PropertyManager.

  3. Seleccione los sólidos y las entidades a exportar, y haga clic en .

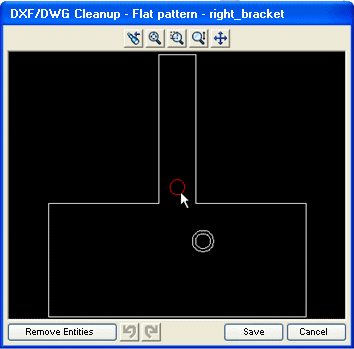

    Aparecerá la ventana de vista preliminar Limpieza de DXF/DWG.

  4. Para eliminar entidades, selecciónelas y haga clic en Eliminar entidades.
  5. Cancele la vista preliminar y vuelva al PropertyManager si desea realizar cambios.
Tema principal: Chapa metálica
