Editor de escena - Pestaña Habitación
Puede editar el tamaño, la equidistancia, la visibilidad y las apariencias de las paredes, el suelo y el techo de la escena. Estas propiedades están disponibles para las escenas cúbicas y las esféricas.
Para editar las propiedades de la habitación:
Haga clic en Escena
(barra de herramientas PhotoWorks) o haga clic en PhotoWorks, Escena, o haga clic con el botón derecho del ratón en una escena en la pestaña RenderManager
y seleccione Editar escenario.
También puede seleccionar la pestaña Apariencias/PhotoWorks
para ver escenas en el Panel de tareas.
-
En la pestaña Habitación, configure las siguientes propiedades:
Tamaño/Alineación
|
|
Controla la longitud del suelo en una escena cúbica. |
|
|
Controla la anchura del suelo en una escena cúbica. |
|
|
Controla la altura de las paredes en una escena cúbica. |
|
|
Establece una equidistancia entre la geometría del modelo y el suelo de escena. |
|
Disminuya el valor para acercar el suelo al modelo. |
|
|
Gira el suelo. |
|
|
Ajusta el tamaño de la habitación al modelo. |
|
|
Mantiene la relación entre las cotas del suelo en una escena cúbica. |
|
|
Configura la alineación de la habitación. Seleccione una de las siguientes opciones: |
|
|
Alinea la escena con la vista que hay detrás del modelo para que el suelo esté siempre en posición horizontal y las paredes en posición vertical. |
|
|

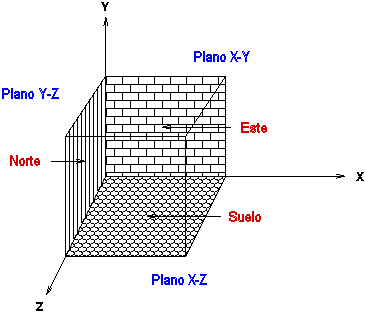

La escena se alinea con un plano del modelo. Si se gira el modelo, la escena también gira. Observe la siguiente ilustración para ver la diferencia entre el Plano X-Y del modelo, el Plano X-Z del modelo y el Plano Y-Z del modelo. |
|
|
|
|
Invierte el suelo alrededor de la geometría seleccionada del modelo según la cara plana seleccionada. |
|
|
Invierte la cara plana seleccionada. |
Visibilidad y apariencias
Apariencia. Vea y edite las apariencias asociadas con las paredes, el techo y el suelo de la escena seleccionada. Para editar la selección de apariencias, haga clic en
y cambie las propiedades en el PropertyManager Apariencias.
Enlazar todas las paredes. Seleccione para utilizar la misma apariencia en las paredes Norte, Sur, Este y Oeste. Si activa esta opción, los cambios realizados en la apariencia de una pared se aplican a las otras.
-
Visible. Seleccione o desactive para controlar la visualización de los lados individuales de la escena.
Si una pared marcada como Visible bloquea el modelo, la pared está oculta en la imagen renderizada.
-
Reflectante. Seleccione o desactive para controlar la reflexión de los lados individuales de la escena. Por ejemplo, puede desactivar Visible (la pared no está visible) pero seleccionar Reflectante.
Con reflectividad, utilice el algoritmo Trazado de rayos y asocie el modelo de SolidWorks con las apariencias reflectantes.
-
Haga clic en Aplicar para aceptar los cambios y, a continuación, en Cerrar.
PhotoWorks aplica los cambios al hacer clic en Aplicar. No es necesario cerrar el cuadro de diálogo antes de renderizar.
