Formatear una tabla de diseño
Al utilizar tablas de diseño con el software SolidWorks, es importante
formatear las tablas adecuadamente. Este tema muestra cómo formatear una
tabla de diseño con:
Tablas de diseño creadas automáticamente
Al seleccionar Creación automática
o En blanco en el PropertyManager
Tabla de diseño, el software SolidWorks crea el archivo de Excel automáticamente.

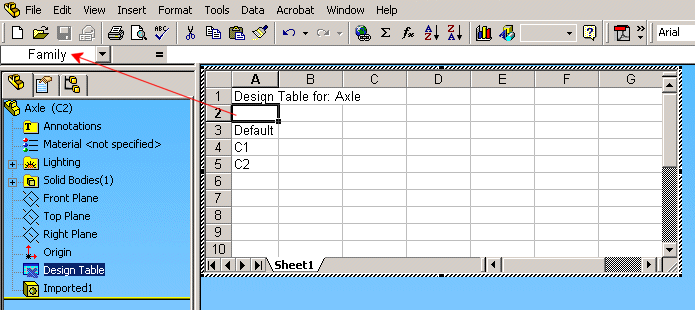

Las tablas de diseño creadas automáticamente incluyen la celda Familia.
De forma predeterminada, la celda A2
se reserva como la celda Familia.
Esta celda determina donde empiezan los datos de parámetros y configuraciones.
La celda Familia no contiene texto,
mientras que en Excel, el cuadro Nombre
visualiza Familia.
Al editar una tabla de diseño, se pueden crear filas encima y columnas
a la izquierda de la celda Familia.

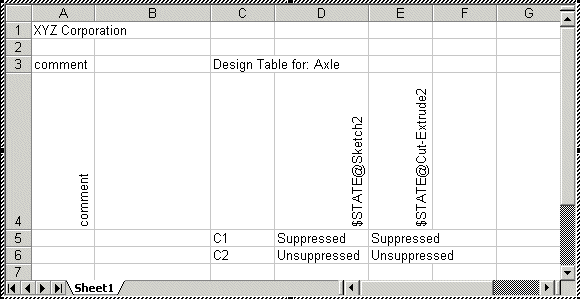

El ejemplo de abajo es una tabla de diseño válida en tanto que los nombres
de las configuraciones y los parámetros de SolidWorks se mantengan por
debajo y a la derecha de la celda Familia.
Tablas de diseño creadas manualmente
Se puede crear una tabla de diseño manualmente en Microsoft Excel escribiendo
los nombres de las configuraciones en la primera columna (celdas A3, A4,
etc.) y los parámetros en la primera fila (celdas B2,
C2, etc.). La celda A1
debe quedar en
blanco.
En el PropertyManager
Tabla de diseño, seleccione Desde
archivo para examinar y buscar el archivo Excel e insertarlo en
el modelo.

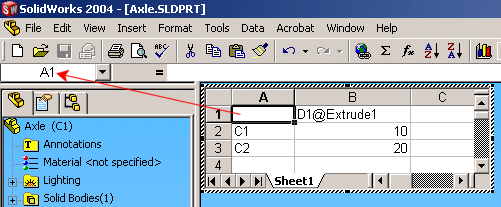

El siguiente ejemplo es una tabla de diseño válida en tanto que la celda
A1 está en blanco.
Tablas de diseño con filas y columnas en blanco
Cuando el software SolidWorks procesa una tabla de diseño, procesa todas
las configuraciones de la columna que contiene los nombres de configuración
(de arriba a abajo) y luego procesa cada parámetro en la fila de parámetros
(de izquierda a derecha). Si el sofware encuentra:
una celda en blanco en la fila de parámetros,
pasa al siguiente nombre de configuración y aplica los parámetros asociados
una celda en blanco en la columna de nombres de
configuración, deja de procesar porque asume que ha llegado al final de
la tabla de diseño

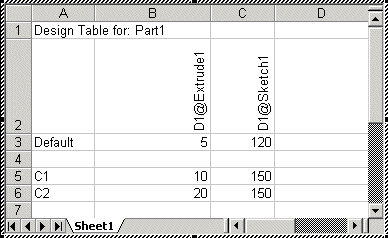

El el siguiente ejemplo, el software sólo procesa la configuración Predeterminada. Como la fila 4 está
en blanco, las configuraciones C1 y C2 no se procesan.
Criterios no válidos
El software SolidWorks deja de procesar una tabla de diseño si encuentra
parámetros no válidos en una celda. Hay disponible un resumen
de parámetros de la tabla de diseño.
Si se introduce información a la izquierda de la columna Nombre de configuración
o encima de la fila Parámetros, el software SolidWorks le advierte de
que hay un valor no válido y deja de procesar la tabla de diseño sin completar
las filas y columnas restantes. Si esto sucede, algunas configuraciones
no se actualizarán correctamente.
