Agregar/Eliminar bloque
Puede agregar o eliminar entidades de croquis. Cuando se eliminan entidades de croquis de un bloque, esas entidades de croquis ascienden de ese nivel de bloque al siguiente nivel inmediato. Si se agrega un bloque se invierte el proceso.
Agregar/Eliminar bloque es una opción útil si tiene un croquis complejo, por ejemplo un archivo importado, y desea utilizar las entidades seleccionadas del croquis como bloques.
Para agregar/eliminar un bloque:
En el modo Editar croquis, seleccione un Bloque
del gestor de diseño del FeatureManager.
-
Haga clic en Editar bloque
(barra de herramientas Bloque) o en Herramientas, Bloques, Editar.
|
|
|

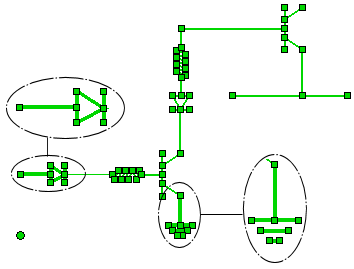

El circuito es un único bloque. |
Haga clic en Agregar/Eliminar Bloque
(barra de herramientas Bloque) o en Herramientas, Bloques, Agregar/Eliminar.
-
En el PropertyManager, debajo de Entidades de bloque, seleccione las entidades que desee agregar o eliminar.
|
|
|
Las entidades de croquis que están marcadas se eliminarán del bloque. |
Haga clic en
, haga clic en la esquina de confirmación del bloque
y, a continuación, cierre el croquis.
Las entidades seleccionadas siguen formando parte del croquis, pero ascendieron al nivel de croquis.
