Convertir entidades
Puede crear una o más curvas en un croquis proyectando una arista, bucle, cara, curva, contorno de croquis externo, conjunto de aristas o conjunto de curvas de croquis al plano de croquis.
Para convertir una entidad:
En un croquis abierto, haga clic en una arista, bucle, cara, curva, contorno de croquis externo, conjunto de aristas o conjunto de curvas del modelo.
También puede hacer clic en una entidad después de seleccionar la herramienta Convertir entidades
.
Ejemplos:
|
|
|
|
Seleccione una cara para convertir las aristas de la cara. |
Seleccione una cara y, a continuación, elija una arista de un bucle. El programa selecciona sólo el bucle. |
|
|
|

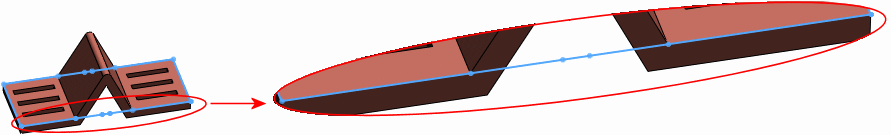

Seleccione caras contiguas para conseguir un perfil completo de las caras. Los segmentos de línea se corresponden con cada cara. |
-
Haga clic en Convertir entidades (barra de herramientas Croquis) o en Herramientas, Herramientas de croquizar, Convertir entidades.
Se crean las siguientes relaciones:
En arista
. Se crea entre la nueva curva de croquis y la entidad, lo que provoca la actualización de la curva si la entidad cambia.
Fijo. Se crea de manera interna en los puntos finales de la entidad de croquis para que el croquis pueda permanecer en un estado completamente definido. Esta relación interna no se visualiza cuando se utiliza Visualizar/eliminar relaciones. Elimine la relación Fija arrastrando los puntos finales.
Si crea un componente o una operación en el contexto de un ensamblaje y está seleccionada la opción No crea referencias externas al modelo en Herramientas, Opciones, Referencias externas, entonces las relaciones de croquis descritas anteriormente no se crean. Consulte Controlar la creación de referencias externas.
En el PropertyManager, haga clic en Seleccionar cadena para convertir todas las entidades de croquis contiguas.
Haga clic en
.
