宽度配合 (Width Mates)
|
宽度配合使标签位于凹槽宽度内的中心。
凹槽宽度参考可以包含：
标签参考可以包含：
两个平行平面 两个非平行平面（带或不带拔模） 一个圆柱面或轴 |
|

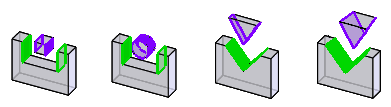

范例：
欲添加宽度配合：
单击配合
（装配体工具栏），或单击插入、配合。
在高级配合下，单击宽度
。
在配合选择下：
为宽度选择
选择两个平面。
为标签选择
选择两个平面，或一个圆柱面或轴。
单击
。
零部件将对齐，以使标签位于凹槽各面的中心。标签可以沿凹槽的中心基准面平移以及绕与中心基准面垂直的轴旋转。宽度配合可以防止标签侧向平移或旋转。
