零件序号 PropertyManager

当您插入零件序号到工程图或装配体文件时，或当您选择一现有零件序号时，零件序号 PropertyManager 打开。您可插入多个零件序号而不必关闭 PropertyManager。根据需要更改 PropertyManager 中的设置，然后单击图形区域来放置零件序号。

PropertyManager 控制以下属性：

样式

零件序号设定

样式。从清单中选择一零件序号形状和边界的样式。无样式将显示不带边界的零件序号文字。

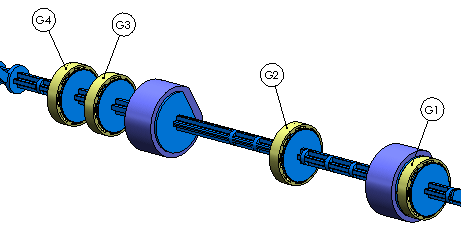

如果您选择圆形分割线，下部文字框将可使您为零件序号的下半部插入数据。通过使用圆形分割线样式，零部件的项目号和数量在零件序号中显示。您可将数据更改到文字、自定义属性、或零部件参考引用。

大小 。从列表中选取一大小（指定的字符数）、紧密配合（根据文字自动调整）、或者用户定义（您可在此在下面设定零件序号大小）。

零件序号文字。为零件序号选取文字类型。

下部文字。如果您选择圆形分割线样式，此方框将可用于指定下部的文字。您有与在零件序号文字部分相同的选项。

零件序号文字源处。指定零件序号从何处获得其编号：

• 装配体结构。根据 FeatureManager 设计树中零部件的顺序而使用编号。

• 材料明细表 <n>。使用在材料明细表中显示的顺序。

数量

如果在装配体中有一个以上零部件实例，可让您在工程图的零件序号之外设定数量。数量会参数性更新。

放置。在零件序号的左 、右 、上 、或下 方显示数量。

标志。让您为数量设定标记。用户定义可让您键入一自定义标记。

数量值。显示要在零件序号中出现的数量（只读）。

覆写数值。让您覆盖零件序号的数量。例如，您可在只显示两个零部件的工程图视图中插入零件序号，但装配体零部件的总数为五个。在一个视图中，零件序号可显示 "2"，而在另一个视图中可显示 "3"。

图层

将零件序号应用到指定的工程图图层。

更多属性

在您选择现有零件序号时，您可单击更多属性来打开注释属性 PropertyManager。
