零部件线型

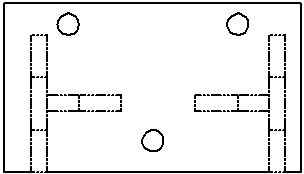

零部件线型对话框可以让您在装配体工程图中改变每一个零部件边线的线型。通过更改默认的线型，您可区别出工程图视图中的单个零部件。
欲改变零部件边线的线型:
-
用右键单击工程图视图中的一个零部件(或按 Ctrl 并选取多个零部件)然后选择零部件线型。
零部件线型对话框出现。
从以下零部件显示属性中选择，然后单击确定。
使用文件默认值 - 当选择此项时，对话框中的其它选择被忽略。
线条样式 - 从列表中选择一种样式（实线、虚线等）。
线粗 - 从列表中选择一种线粗，或者选择自定义大小，然后输入自定义线粗的值。
注意：单击全部重设将线条样式和线粗返回到您在文档属性 - 线型中设定的默认值。
应用到 - 选择以将变更应用到工程图视图从选择或到所有视图。
图层 - 如果零部件在图层中，图层的名称出现在方框中。您可通过从清单中选择一命名图层来改变零部件的图层。当您选择一个图层时，零部件使用图层的设定，包括颜色。
注意：零部件线型对话框中线型和线粗的选择优先于图层属性中所作的设定。
