尺寸标注引线 PropertyManager
在尺寸标注引线 PropertyManager 中，您可指定尺寸的显示。如果选择多个尺寸，则只有适用于所有所选尺寸的属性才可使用。
尺寸界线/引线显示
可用的箭头和引线类型取决于所选的尺寸类型。
箭头方位。您可指定箭头相对于尺寸的放置: 在外
、在内
、智能
、指引的引线
。
智能指定在空间过小、不足以容纳尺寸文字和箭头的情况下，将箭头自动放置于延伸线外侧。
指引的引线可以相对于特征的曲面而以任何角度定向，并可平行于特征轴而放置于注解基准面中。
尺寸被选中时，尺寸箭头上会出现圆形箭头控标
。当指针位于箭头控标上时，它的形状将变为
。当您单击箭头控标时（如果尺寸有两个控标，可以单击任一个控标），箭头将向外或向内反转。
尺寸链。选择此项可显示尺寸链。
样式。当尺寸具有两个箭头时，您可以为每个箭头选择不同的样式。此功能支持 JIS 尺寸标注标准。只有当尺寸标注标准分别指定单独的样式时，尺寸 PropertyManager 中才会出现两个清单。
|
 半径
|
指定以半径标注圆弧或圆的尺寸。
|
|
 直径
|
指定以直径标注圆弧或圆的尺寸。
|
|
 线性
|
指定以线性尺寸（非径向）标注直径尺寸。
|
|
|
|
线性 |
径向 |
|
|
 尺寸线打折
|
指定以缩短（折断）的半径尺寸线标注尺寸。这在半径中心点位于工程图外、或与另一工程图视图相互干扰的情况下很有用处。
使用尺寸控标将中心和折弯重新定位。

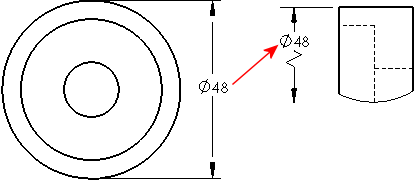

如果您将直径尺寸移动到不合适的视图中，该尺寸会打折。
 在标注尺寸线打折的半径或直径时，尺寸标注也会显示为 Z 字形。
|
|
 实引线
|
以穿过圆的实线显示标注径向尺寸。ANSI 标准下不可用。
|
|
 空引线
|
|
|
 单箭头/实引线
|
|
|
 单箭头/空引线
|
|
|
 双箭头/实引线
|
|
|
 双箭头/空引线
|
|
|
 与轴垂直 （在您对径向尺寸选择线性时可用）
|
|
|
 多转折引线（可用于半径、直径、倒角尺寸或孔标注）
|
|
|
 与轴平行（在您对径向尺寸选择线性 时可用）
|
|
尺寸置于圆弧内。指定尺寸箭头位于圆弧的内部。可将此选项与箭头设定（向内或向外）结合使用，以符合您的工程图绘制标准。
|
|
|
|
尺寸置于圆弧内打开
箭头置于外部 |
尺寸置于圆弧内关闭
箭头置于外部 |
使用文档第二箭头。对包含外部箭头的直径尺寸（非线性），指定以文档默认的形式设置第二箭头。
要指定文档的默认设置，请在下列一项中选择显示第二向外箭头：
要覆写文档的默认值，应清除使用文档第二箭头，然后选择显示第二端向外箭头以打开或关闭箭头显示。
|
|
|
|
第二箭头打开 |
第二箭头关闭 |
使用文档的折弯长度。在文档属性 - 尺寸中使用折弯引线长度。如消除选择，您可以指定尺寸折断引线长度。在框中键入数值。
引线样式
使用文档显示
折断线
折断线。在工程图中，在需要穿过其它尺寸或延伸线的情况下，选择要折断的尺寸和延伸线。
您只能选择在穿越箭头时折断延伸线。参阅文档属性 - 尺寸，然后选择只绕尺寸箭头折断。
|
|
|
|
选定 |
清除 |
使用文档间隙。使用文档属性 - 尺寸中的值。
间隙。如果您不使用文档的默认值，请输入一个数值。
当尺寸线被折断时，它们将绕附近的线折断。如果尺寸的移动幅度较大，它可能不会绕新的附近尺寸折断。若想更新显示，解除尺寸线折断然后再将它们折断即可。
自定义文字位置
|
|
径向尺寸文字 |
|
实引线，文字对齐 |
|
|
|
|
|
折断引线，水平文字 |
|
|
|
|
|
折断引线，文字对齐 |
|
更多尺寸图标，请参阅尺寸标注引线/文字。
圆弧条件
您可以设置如何标注圆弧或圆之间的尺寸。
第一个或第二个圆弧条件：
选择中心、最小或最大。
当您在标注圆弧或圆之间的距离尺寸时，可使用以下选项：
在下列范例中，第一圆弧条件就是中心，第二圆弧条件则设定如下。
