孔标注

孔标注工具将从动直径尺寸添加到由异型孔向导或圆形切割特征所生成的孔。

孔标注可在工程图中使用。如果您改变了模型中的一个孔尺寸，则标注将自动更新。

孔标注在您使用异形孔向导生成孔时使用异形孔向导信息。异形孔向导类型的默认格式储存在<安装目录>\solidworks\lang\<chinese-simplified>\calloutformat.txt 中。第二个文件，即 calloutformat_2.txt，是一个简化的版本。您可以编辑两个文件之一。如果您想使用第二个文件，则必须将该文件正确更名为 calloutformat.txt，即 SolidWorks 软件参考的文件名称。您可以在工具、选项、系统选项、文件位置中为孔标注格式文件设定默认的文件夹位置。

如果线性或圆周阵列中的孔在异型孔向导中生成，则实例数包括在孔标注中。在 JIS 标准中，您可将实例数标识更改为 "x" 或 "-"。

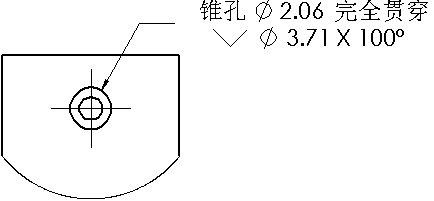

孔标注范例：

孔的轴心必须与工程图纸正交。

欲在工程图中添加孔标注：

1. 单击注解工具栏上的孔标注 ，或单击插入、注解、孔标注。

   指针形状将变为 。

2. 单击孔的边线，然后单击图形区域来放置孔标注。

   孔标注被插入，尺寸 PropertyManager 出现。标注包含一直径符号 和孔直径的尺寸。如果孔的深度已知，标注将也包含深度符号 和深度的尺寸。如果孔是在异型孔向导中生成的，标注包含额外的信息（如锥形沉头孔的尺寸或孔实例数）。

3. 在尺寸 PropertyManager 中编辑标注。

   您可以指定精度，选择箭头样式，或添加文字。然而，您应保留孔大小和类型的尺寸或符号。

   果孔是由异型孔向导所生成的，您也可单击尺寸 PropertyManager 中的变量访问标注变量清单以插入到孔标注中。

   如果您将孔标注附加到 ANSI 英寸标准中的螺纹孔而当前的工程图单位为毫米，钻孔直径和孔深度将以 mm 报告，但螺纹线说明将保留 ANSI 英寸大小规定。您可用标注变量对话框中的其它变量来替换螺纹线说明。

4. 根据需要重复步骤 2 到 4 来插入额外的孔标注，然后单击确定 。

5. 您可通过右键单击尺寸然后单击显示选项，接着单击一选项：显示成直径、显示成半径、显示为线性、显示括号、或检查时显示来以各种格式显示尺寸。



欲编辑孔标注属性：

选择标注然后在尺寸 PropertyManager 中作更改。

如果您手工更改标注文字的某部分，您可能会断开此部分与模型的连接。如果您将断开连接，SolidWorks 会显示一警告信息。

欲修改孔标注以包括公差：

1. 选择一孔标注。

2. 在 PropertyManager 中选择一公差类型 。

3. 根据需要为最大变量 和最小变量 键入一数值。

4. 单击确定 。

按几何体或异形孔向导定义

欲在异型孔向导和几何体定义之间切换：

1. 用右键单击孔标注，然后选择显示选项、按几何体定义。

2. 如要返回到异型孔向导定义，用右键单击孔标注，然后选择显示选项、按异型孔向导定义。

   这些菜单项目只有在孔使用异型孔向导所生成时才可使用。

实例指示器

您只可为 JIS 标准将实例数标识更改为破折号或 "x"。

欲更改实例数标识：

1. 在文本编辑器中打开 calloutformat.txt。文件通常位于<install_dir>\solidworks\lang\<chinese-simplified> 中。

2. 在文件中：

1. 在文件顶部确定 NO-NUMBER-OF-INSTANCES 在前面有星号 (*)。

2. 搜索 JIS 部分。在查找部分的开头，将 JIS-COUNT-DELIMITER 设定到破折号或 "x"：

• JIS-COUNT-DELIMITER=-

• JIS-COUNT-DELIMITER=x

3. 保存并关闭文件。

3. 确定 calloutformat.txt 文件在文件位置中被孔标注格式文件参引。

手工定义标准

要手工定义派生的孔标注标准：

1. 编辑位于安装目录\solidworks\lang\<chinese-simplified>\中的 calloutformat.txt 或 calloutformat_2.txt 文件。

2. 复制并粘贴 ANSI（或任何默认标准）的内容到文本文件中的新部分中。

3. 只使用大写字母将标准名称重新命名为您所需的派生孔标注标准。

4. 将文件保存为 calloutformat.txt。

只使用大写字母定义孔标注标准。

修改孔标注格式

您可通过编辑孔标注格式定义文件 calloutformat.txt 来修改孔标注格式。

下为编辑 calloutformat.txt 的范例。
