拔模分析 PropertyManager(基于 CPU)

该主题只适用于基于 CPU 的拔模分析。只有在您的图形卡不能进行基于 GPU 的处理（为基于 GPU 的较新拔模分析所需）时，软件才使用基于 CPU 的处理。请参阅模具分析工具中的图形卡考虑因素。

使用拔模分析中的设定，您可核实模型面上的拔模角度，或您可在面内检查角度更改。

欲应用拔模分析来核实拔模角度：

1. 打开模型，然后单击模具工具工具栏上的拔模分析 ，或者单击视图、显示、拔模分析。

2. 在分析参数下，执行如下操作：

• 选择一平面、一线性边线或轴来表示拔模方向。

• 注意拔模方向。要更改拔模方向，请单击反转方向 。您也可使用图形区域中的控标来反转方向。



• 输入一拔模角度 。

• 单击调整三重轴并拖动三重轴来调整拔模方向。

• 单击面分类来进行以面为基础的拔模分析。

• 如有必要，单击查找陡面复选框。当模型包括曲面时，使用陡面。选择查找陡面会显示一些面，它们一部分比指定给拔模方向的拔模角度具有更小的角度。

  当您选择查找陡面时，两个额外范畴被显示：

• 正陡面

• 负陡面

  这些范畴与其它面范畴（正拔模、负拔模、等）作用相同，但只适用于陡面。

模型区域显示对其拔模角度合适的颜色。

3. 检查结果。注意颜色可能不与以下图形完全匹配，将根据您的计算机设定而定。

如果模型包括曲面且您选择了查找陡面复选框，也检查陡面。

当为曲面分析拔模时，添加了额外的面分类准则：带拔模曲面。因为曲面包括一内部及外部面，曲面没添加到分类的数目部分（正拔模和负拔模）。带拔模曲面列举所有包括拔模的正曲面和负曲面。

跨立面。显示包括正负拔模组合的面。

：欲更详细地检查面内的拔模角度，使用轮廓映射。不使用面分类来进行分析。参阅以下的“应用拔模角度的轮廓映射”。

4. 您可更改默认颜色，并在显示 或隐藏 之间切换。

   ：您可在完成分析参数下的步骤之前或之后更改颜色或切换显示。

• 要更改颜色：单击编辑颜色，从颜色对话框中选择一颜色，然后单击确定。

• 要显示/隐藏一拔模范畴：单击显示 或隐藏 以进行切换。默认为显示 。

  ：您可将显示 或隐藏 功能与每个拔模范畴中颜色块上数字相结合以帮助识别出具有拔模问题的小面。

5. 单击 ，然后退出拔模分析。

欲应用拔模角度的轮廓映射：

1. 打开模型，然后单击拔模分析 （模具工具工具栏）。

2. 在分析参数下，执行如下操作：

• 从图形区域中选择一平面、一线性边线或轴来表示拔模方向。

• 注意拔模方向。要更改拔模方向，请单击反转方向 。

• 输入一拔模角度 。

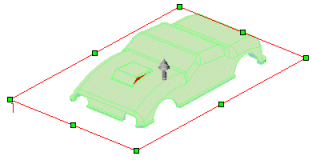

模型区域根据其拔模角度显示一颜色。

4. 在颜色设定下，您可在两种显示模式之间切换，并更改颜色。

• 消除逐渐过渡复选框来显示一统一渐变颜色。这是默认显示。

• 选择逐渐过渡复选框来显示反映模型上拔模角度中过渡的颜色变化。根据您所指定的拔模角度 ，这将显示角度范围（正拔模到负拔模）逐渐过渡对于在拔模角度中具有无数变化的复杂模型很有帮助。

  您可通过指定视图工具栏上的带边线上色 在颜色轮廓计算过程中观阅模型的单独面。

5. 欲更改颜色显示，单击编辑颜色，从颜色对话框中选择一颜色，然后单击确定。

   ：如果您选择了逐渐过渡，您只可以为正拔模和负拔模更改颜色。

6. 如有必要，在拔模角度下输入一新的数值来查阅角度变化。

7. 如果您在拔模角度下更改了值，按 Enter 来更新结果。

8. 单击 。
