DimXpert 位置尺寸

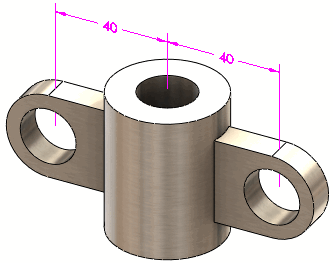

位置尺寸工具 用于在两个 DimXpert 特征（不包括曲面、圆角、倒角和袋套特征）之间应用线性和角度尺寸。通过以下步骤，您可在两个简单直孔之间标注尺寸。

要使用 DimXpert 位置尺寸工具：

1. 单击位置尺寸 （DimXpert 工具栏）或工具、DimXpert、位置尺寸。

2. 选择原点特征的面。

仅在两个基准面之间标注尺寸时，边线选择才受支持。请参阅以下步骤。

特征选择器出现在图形区域，其中孔被选中。如有必要，可在特征选择器中选择不同类型的特征。

3. 单击具有公差特征的面。

特征选择器保持显示状态，其中公差特征的默认特征类型被选中。如有必要，可在特征选择器中选择不同类型的特征。现在，可放置位置尺寸。

4. 单击以放置尺寸。

DimXpert PropertyManager 出现。在参考特征下，选中的孔特征被列为原点特征 和公差特征 。

5. 设定其余的 PropertyManager 选项并单击 。

DimXpertManager 将更新以包括特征和尺寸类型。

使用边线选择在两个基准面之间放置位置尺寸：

1. 单击位置尺寸 （DimXpert 工具栏）或工具、DimXpert、位置尺寸。

2. 选择受到与边线垂直的两个平行面约束的线性边线。

3. 单击以放置尺寸。

4. 设定 PropertyManager 选项，然后单击 。

注释

尺寸：

在以下特征之间应用了线性尺寸：

• 两个平行基准面、轴或直线型特征的组合

• 两个点

• 一个点和一个基准面、轴或直线型特征

• 轴对和斜线（非相交和非平行）：

在两个非平行基准面、轴或直线型特征的组合之间应用了角度尺寸。

您可以向以下这些特征应用线性或角度尺寸：

• 点特征：交点和球

• 基准面特征：基准面、凹口、宽度和相交基准面

• 轴和直线特征：圆锥、圆柱、凸台、简单直孔、柱形沉头孔、锥形沉头孔、槽口和相交直线

• 点：相交点

公差/精度：在工具、选项、文档属性、DimXpert、位置尺寸中设定位置尺寸的默认公差和精度。
