自动尺寸方案 PropertyManager
自动尺寸方案工具
可自动向零件的制造特征应用尺寸和公差。
要使用自动尺寸方案工具标注零件的尺寸：
单击自动尺寸方案 （DimXpert 工具栏）或工具、DimXpert、自动尺寸方案。
按下文的说明设定 PropertyManager 选项。
单击
。
自动尺寸方案工具应用尺寸和公差。单击此处可了解此过程的实现方式。
一般过程包括设定以下这些实体：
零件和公差类型
基准点或参考特征
将应用尺寸和公差的特征
注释:
工具的目标是使用选择的一组参考或基准点特征，完全约束大小和位置这些所选特征。
工具不会删除或覆写预先存在的尺寸和公差。如适用，它不会应用附加尺寸和公差以完全约束特征。
该工具不会创建角度尺寸以从基准或参考特征中找出特征，但可选择将与基准或参考基准面成一定角度的角度尺寸应用到基准面。要启用该选项，单击工具 > 选项 > 文档属性 > DimXpert > 位置尺寸，然后在斜基准面尺寸方案下单击一选项。
设定
零件类型:
根据零件的制造方式定义零件。
|
棱柱形
以几何作为公差类型时，DimXpert 将应用位置公差来定位孔和凸台。
对于注解视图，大小尺寸将显示为带空引线的标注。 |
 注意应用于 30mm 凸台的形位公差的差异和用于描述它们的注解视图
|
|
|
|
|
|
|
车削
以几何为公差类型时，DimXpert 将应用经向跳动公差来定位孔和凸台。
对于注解视图，大小尺寸显示为线性尺寸，并与轴平行。 |
|
|
公差类型:
控制如何相对于基准点或参考特征，对大小（孔类型、槽口、凹口、跨度和圆锥）、袋套和曲面特征进行定位。
|

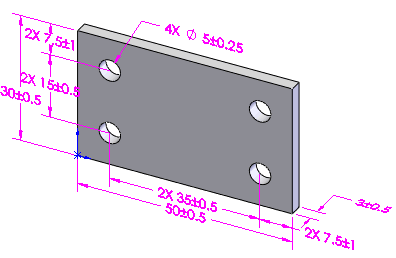

加和减
DimXpert 定位带有线性加减尺寸的特征。
DimXpert 在加减模式中不会向曲面特征应用尺寸。 |
加减与形位之间的主要差异是 DimXpert 如何控制四孔阵列，以及它如何在几何模式中应用公差以使基准点特征彼此相关。 |
|
|
|
|
|

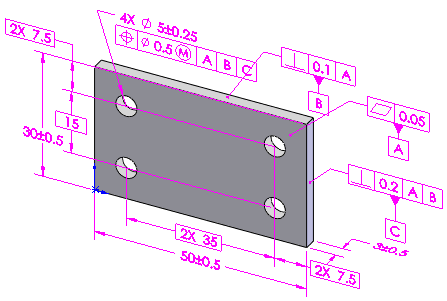

几何
DimXpert 定位带有位置和经向跳动公差的轴向特征。袋套和曲面与曲面轮廓一起定位。 |
若想显示位置尺寸，您必须选取选项  、文档属性、DimXpert、形位公差，然后选取生成基本尺寸。 |
|
阵列尺寸标注:
让您应用线性或极轴加减尺寸方案。
|

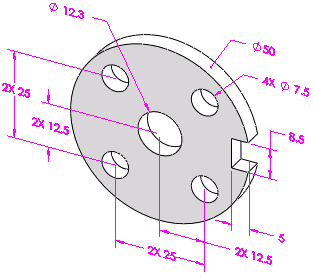

线性
使用线性加减尺寸根据情况找出相对于选定参考特征的 DimXpert 特征。 |
|
|
|

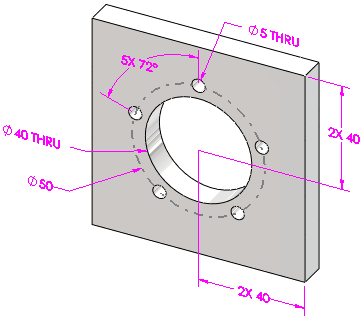

极轴
应用于包含有定义螺栓圆的轴向特征的 DimXpert 阵列特征。
设定最低孔数以识别为阵列。 |
|
|
参考特征（用于加减）/基准点选择（用于形位）
定义主要、第二和第三参考特征（用于加减方案）或基准点（用于几何方案）。
参考特征
选择要使用的一个至三个参考特征，以生成线性加减位置尺寸。DimXpert 按照 ASME Y14.5.1M-1994，根据定义用于建立基准点参考框的规则核准参考特征。例如，选择彼此平行的两个基准面会产生错误。
基准点选择
在生成形位公差时，选择主要基准点，以及第二和第三基准点（这两项为任选）。DimXpert 按照 ASME Y14.5.1M-1994 核准基准点组。
支持的参考或基准点特征：
|
范例 |
|
|
|
|
|
三个相互垂直的基准面是最常用的范例，并提供了理想的原点。 |
|
|
|
|
|
该基准面和凸台组合很适合于这些类型的对称车削零件。 |
|
|
|
|
|
您应该根据零件功能确定您选择特征的顺序。
例如，对于这个双零件装配体，功能要求是：
配合。盖板必须位于（配合）基准面的凹口面上，使它们对齐。 定位。盖板的较大外径必须与板上的相应直径对中（定位）。 对齐。盖板的小半径必须与板上的相应半径定位（对齐）。 |
|
|
|
|
|

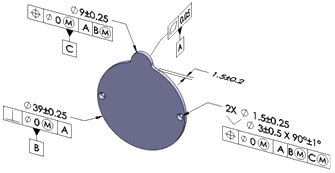

对于这些参数，在向盖板应用自尺寸时，应按下述方式设定基准点：
主要基准点 (A)：配合特征
第二基准点 (B)：定位特征
第三基准点 (C)：对齐特征
这些设置将生成显示的结果。 |
|
范围
控制 DimXpert 考虑哪些特征标注尺寸和公差。
所有特征。向整个零件应用尺寸和公差。DimXpert 考虑所有以前定义的特征，既包括未在特征过滤器下列出的那些特征，也包括在特征过滤器下列出的那些特征。
此选项最适用于简单零件和所有尺寸和公差均相对于单个基准点参考框或原点的零件。
选择的特征。目标是标注所选特征的尺寸和公差。
此选项对于具有多个基准点方案或需要从不同原点标注特征尺寸的更复杂的零件很有用。
特征过滤器
控制当您在范围下选择所有特征时，DimXpert 将识别并考虑哪些特征以用于标注尺寸和公差。
清除特征就会省略对这些类型的进一步识别。例如，如果零件没有 DimXpert 尺寸或公差，并且您清除了基准面，DimXpert 就不会标注基准面特征的尺寸或公差；DimXpert 也不会使用基准面派生复杂的特征类型（如槽口或凹口）。但是，如果零件中有预先存在的基准面特征，则不管您是否选择基准面，DimXpert 都会考虑使用这些特征标注尺寸和公差。
如适用，清除特征就会省略进一步识别这些类型为特征或阵列特征的过程。例如，如果您清除简单直孔，就会阻止对简单直孔阵列标注尺寸和公差。
复选所有过滤器
取消复选所有过滤器
