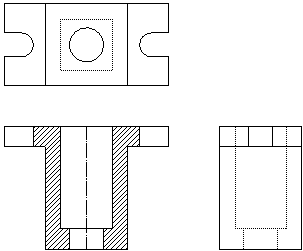

2D 绘制概述

观阅如何从 3D 模型生成此工程图。.

任务

解决方案

生成工程图视图的水平边线。

以直线 工具绘制底部水平线，然后使用等距实体 工具生成额外边线。

生成工程图视图的竖直边线。

以中心线 工具绘制一对称线，然后使用等距实体 工具以双向等距中心线。

删除多余的草图实体。

与边角和强劲剪裁选项使用剪裁实体 工具。

更改线条样式以表明隐藏的孔。

使用线条样式 工具将线条从实线更改到虚线。

之前（前视）

之后（前视和上视）

任务

解决方案

将上视与前视对齐。

以直线 工具绘制竖无限直线为投影线。

生成工程图视图的水平边线。

以中心线 工具绘制水平对称线以定义工程图视图的中心。以等距实体 工具等距中心线来生成工程图视图的额外边线。

删除多余的草图实体。

与在外剪除、边角和强劲剪裁选项使用剪裁实体 工具。

在工程图的中央生成孔。

使用圆 和中点捕捉 工具来生成捕捉到工程图中央的孔。

删除多余线条。

按住 Ctrl 选择多条线，然后按 Delete，

更改线条样式以表明隐藏的孔。

使用线条样式 工具将线条从实线更改到虚线。

之前（前视和上视）

之后（前视、上视、及右视）

任务

解决方案

将右视与前视和上视对齐。

使用水平无限直线为投影线。

生成工程图视图的竖直边线。

以旋转实体 工具旋转投影线（从上视）-90°。

删除多余的草图实体。

与在外剪除、强劲剪裁和边角选项使用剪裁实体 工具。

更改线条样式以表明隐藏的孔。

使用线条样式 工具将线条从实线更改到虚线。

之前（上视）

之后（上视）

任务

解决方案

在视图中将槽口置中。

使用中心线 工具生成水平和竖直构造线。

生成槽口的水平边线。

使用等距实体 工具等距中心线。

删除多余的草图实体。

与强劲剪裁选项使用剪裁实体 工具。

生成一圆弧来围住槽口。

使用切线弧 工具。

删除多余的草图实体。

与强劲剪裁选项使用剪裁实体 工具。

在工程图视图的另一侧生成对称槽口。

删除工程图视图另一侧的竖直边线（为槽口生成一空间），然后使用镜向实体 工具来镜向槽口。

之前（前视、上视、及右视）

之后（前视、上视、及右视）

任务

解决方案

将上视中的槽口与前视对齐。

使用竖直无限直线为投影线。

更改线条样式以表明隐藏的槽口。

使用线条样式 工具将线条从实线更改到虚线。

删除多余的草图实体。

与在外剪除选项使用剪裁实体 工具。

将上视中的槽口与右视对齐。

绘制水平无限直线为投影线，然后以旋转实体 工具旋转直线 -90°。

删除多余的草图实体。

与在外剪除选项使用剪裁实体 工具。

之前（前视）

后视（剖面视图）

任务

解决方案

删除工程图视图中的额外线条以生成截面。

与在内剪除选项使用剪裁实体 工具。

更改线条样式从而使隐藏的孔和槽口显示。

使用线条样式 工具将线条从虚线更改到实线。

生成剖面线图样比例以表明工程图视图的实体区域。

使用区域剖面线填充 工具来应用剖面线剖面。
