剖面视图 PropertyManager

当您在工程图中生成剖面视图，或当您选择一现有剖面视图时，剖面视图 PropertyManager 打开。

剖切线

• 反转方向 。您也可通过双击剖切线反转切割方向。

• 标号 。编辑与剖面线或剖面视图相关的字母。

• 字体。要为剖切线标号选择文档字体以外的字体，消除文件字体，然后单击字体。如果您更改剖面线标号字体，您可将新的字体应用到剖面视图名称。

剖面视图

• 局部剖视图。如果剖面线没完全穿过整个视图，则生成一受剖面线长度限制的剖面视图。

• 只显示切面。只显示被剖切线切除的面。

• 自动打剖面线。剖面线样式在装配体中的零部件之间交替，或在多实体零件的实体和焊件之间交替。剖面线样式在剖切装配体时轮换。

• 显示曲面实体。在模型的剖面视图中显示所有曲面实体。

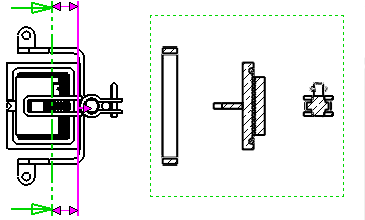

剖面深度

让您以指定的距离生成剖面视图。

距离剖面视图适用于零部件，而非特征。

若要设定距离，进行如下操作之一：

• 为深度 设定一数值。

• 为深度参考在父视图中选择几何体，如边线或基准轴。

• 在图形区域中拖动粉红色剖面基准面以设定切割的深度。剖面视图中会显示剖切线和剖面基准面之间的所有零部件。

预览。

输入注解自

选取输入注解让所有选定的注解类型从参考引用的零件或装配体文档进行输入。

选择注解输入选项：

• 设计注解

• DimXpert 注解

• 包括隐藏特征的项目

显示状态

仅对于装配体。

隐藏/显示 显示状态受所有显示样式的支持。其它显示状态（显示模式 、颜色 等）只受带边线上色 和上色模式 的支持。

显示样式

使用父关系样式。消除选择以选取与父视图不同的样式和品质设定。

选择高品质或草稿品质以设定模型的显示品质。如果您选取高品质，这些选项将不再出现。

高品质和草稿品质视图只在以下列生成的工程图视图中使用：

• SolidWorks 2006 以前的草稿品质。

• 新视图的显示品质设定到草稿品质。

比例

尺寸类型

装饰螺纹线显示

以下设定将覆盖工具、选项、文档属性、出详图中的装饰螺纹线显示选项。

高品质。显示装饰螺纹线中的精确线型字体及剪裁。如果装饰螺纹线只部分可见，高品质将只显示可见部分。

系统性能在使用高品质装饰螺纹线时变慢。推荐您消除此选项，直到您完成了放置所有注解。

草稿品质。以更少细节显示装饰螺纹线。如果装饰螺纹线只部分可见，草稿品质将显示整个特征。

更多属性
