使用模型面

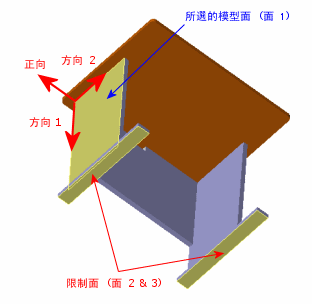

套用拘束時可以使用平坦模型面作為參考依據。您可以設定於面的方向 1 和 2 上平移，以及垂直於面的方向上平移。如為殼化網格，可設定依上述方向為準進行旋轉。

下表摘述此拘束類型的屬性：

屬性

值

實體的可能自由度 (DOF)

3 向平移

薄殼及橫樑的可能自由度 (DOF)

3 向平移及 3 向旋轉

桁架的可能自由度 (DOF)

3 向平移



3D 符號

平移

旋轉

可選圖元

頂點、邊線、面及橫樑接合

平移

沿著面方向 1

沿著面方向 2

垂直於面

旋轉 (僅適用於薄殼及橫樑)

相對於面方向 1

相對於面方向 2

相對垂直於面
