軸承固定物 PropertyManager

使用參考軸

套用拘束時可以使用軸作為參考依據。您可以設定於徑向、圓周及軸向方向平移。如為薄殼及橫樑，可設定依上述方向為準進行旋轉。

針對周向平移所指定的角度 (q) 係根據下列公式計算每個節點的實際平移 (v)：v = r. q 其中 r 是從節點到參考軸的距離。

下表摘述此拘束類型的屬性：

屬性	值
實體的可能自由度 (DOF)	3 向平移
薄殼及橫樑的可能自由度 (DOF)	3 向平移及 3 向旋轉
桁架的可能自由度 (DOF)	3 向平移

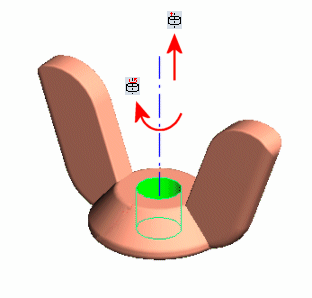

3D 符號	平移	旋轉
可選圖元	頂點、邊線、面及橫樑接合
平移	徑向位移
	周向位移
	軸向位移
旋轉 (僅適用於薄殼及橫樑)	相對於徑向方向
	相對於圓周方向
	相對於軸向方向
